Nodweddion
● Ychydig iawn o golled mewnosod
● Sefydlogrwydd signal eithriadol
● Galluoedd newid cyflym
● Cwmpas tonfedd eang
● Perfformiad ynni-effeithlon
● Dyluniad cadarn a chryno
Ceisiadau
● Profi a Monitro Rhwydwaith
● Dileu Swyddi Rhwydwaith Optig Ffibr
● Llwybro Signal Optegol

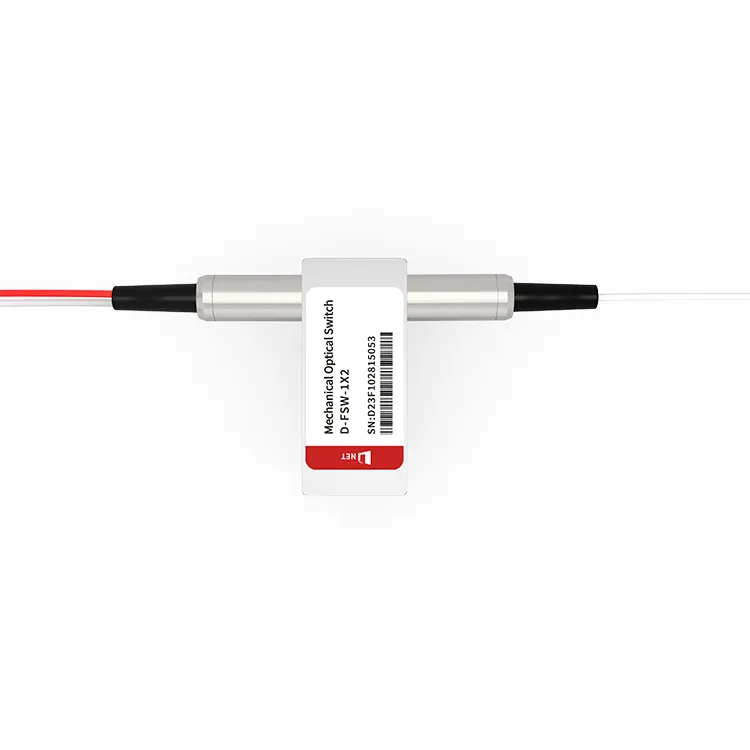

Tagiau poblogaidd: Switsh Optegol Mecanyddol 1X2 OPTO, Tsieina 1X2 OPTO Mecanyddol Optegol Switch gweithgynhyrchwyr, cyflenwyr, ffatri
Manylebau
|
Tonfedd Weithredol |
1260 ~ 1620nm(SM) 850nm(MM) |
Colled Mewnosod |
Llai na neu'n hafal i 1.0dB |
|
Colled Dibynnol Tonfedd |
Llai na neu'n hafal i 0.25dB |
Colled Dibynnol polareiddio |
Llai na neu'n hafal i 0.05dB |
|
Colli Tymheredd Dibynnol |
Llai na neu'n hafal i 0.20dB |
Colled Dychwelyd |
SM Yn fwy na neu'n hafal i 50dB MM Yn fwy na neu'n hafal i 30dB |
|
Sgwrs Traws |
SM Yn fwy na neu'n hafal i 55dB MM Yn fwy na neu'n hafal i 35dB |
Newid Amser |
Llai na neu'n hafal i 8ms |
|
Ailadroddadwyedd |
Llai na neu'n hafal i ±0.02dB |
Gwydnwch |
Mwy na neu'n hafal i 107 o weithiau |
|
Foltedd Gweithredu |
3 neu 5V |
Newid Math |
Di-latsio/Latinu |
|
Tymheredd Gweithredu |
－20 ~＋70 gradd |
Tymheredd Storio |
－40 ~＋85 gradd |
|
Pŵer Optegol |
Llai na neu'n hafal i 500mW |
Dimensiwn |
27.0L×12.0W×8.2H mm |
Ffurfweddau Pin
|
Math |
Llwybr Optegol |
Gyriant Trydan |
Synhwyrydd Gwladol |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Pinio 2-3 |
Pinio{0}} |
Pinio{0}} |
Pinio 8-9 |
|
|
latching |
P1-P2 |
-- |
-- |
GND |
V＋ |
Cau |
Agor |
Agor |
Cau |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Agor |
Cau |
Cau |
Agor |
|
|
Di-glicio |
P1-P2 |
-- |
-- |
-- |
-- |
Cau |
Agor |
Agor |
Cau |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Agor |
Cau |
Cau |
Agor |
|
Dimensiynau Mecanyddol (Uned: mm)
Llwybr Optegol
Gwybodaeth Archebu
|
SDC |
-1X2- |
-Tonfedd- |
-Newid Math- |
-Foltedd- |
- Math o Ffibr - |
-Pecyn- |
- Hyd ffibr - |
-Cysylltydd- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Arbennig＝0 |
Lacio ＝1 Di-glicio＝2 Clicied MINI＝3 MINI Heb glicied ＝4 Arbennig＝0 |
3V=3 5V=5 Arbennig＝0 |
SM28=1 50/125=5 62.5/125=6 Arbennig＝0 |
Ffibr noeth=1 Tiwb 900um=3 Arbennig＝0 |
0.25m=1 0.5m=2 1.0m=3 Arbennig＝0 |
Dim=1 FC/PC{0}} FC/APC=3 SC/PC{0}} SC/APC=5 ST/PC{0}} LC/PC{0}} LC deublyg=8 Arbennig＝0 |
FAQ
1. Beth yw switsh opto-mecanyddol
A: Mae switsh opto-fecanyddol, y cyfeirir ato fel arall fel switsh electro-optig neu switsh optegol, yn gwasanaethu'r diben o gyfeirio neu newid signalau optegol rhwng gwahanol lwybrau neu sianeli mewn modd detholus. Mae'n cyflawni hyn trwy newid yn gorfforol leoliad cydran optegol, fel drych neu brism, a thrwy hynny reoli cyfeiriad y llif golau.
2. Beth yw gwell switsh optegol neu fecanyddol?
A: Mae dewis rhwng switshis optegol a mecanyddol yn dibynnu ar sawl ffactor, gan gynnwys y gofynion cais penodol, cyfyngiadau cyllidebol, a nodweddion perfformiad dymunol. Mewn cymwysiadau lle mae colled mewnosod isel, dibynadwyedd uchel, a lled band eang yn hollbwysig, efallai mai switshis optegol yw'r dewis a ffefrir. Ar y llaw arall, os yw cost-effeithiolrwydd a symlrwydd yn bwysicach, gallai switshis mecanyddol fod yn opsiwn gwell.
3. Beth yw'r gwahanol fathau o switshis optegol
A: Mae switshis optegol, y cyfeirir atynt hefyd fel switshis opto-fecanyddol, yn ddyfeisiau sydd wedi'u cynllunio i drosglwyddo signalau a rheoli llif data trwy ddefnyddio golau. Yn wahanol i switshis mecanyddol traddodiadol sy'n dibynnu ar gysylltiadau corfforol a chydrannau metelaidd, mae'r switshis hyn yn defnyddio trawstiau golau ar gyfer canfod ac ailgyfeirio signalau.
