Disgrifiad

Paramedrau technegol

Ceisiadau

● Rac i rac
● switsys a Llwybryddion canolfannau ata
● Rhwydweithiau Metro
● Switsys a Llwybryddion
● 40G BASE-ZR4

Manylion Cynnyrch

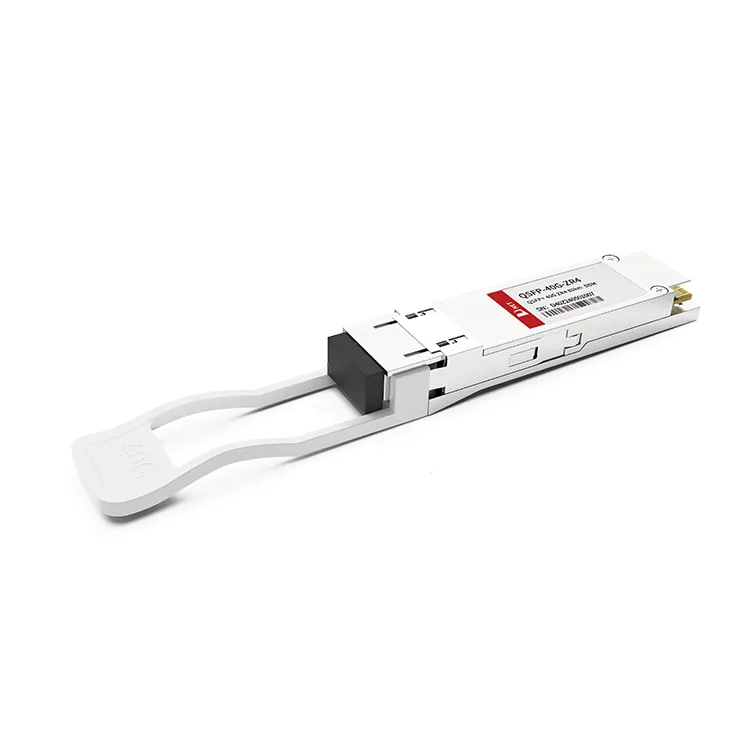

Mae'r 40G ZR4 80KM yn defnyddio technoleg trawsyrru optegol amlblecsio rhannu tonnau (WDM) i drosi pedair sianel mewnbwn data 10G yn bedair sianel signal optegol WDM, sydd wedyn yn cael eu cyfuno yn un ffibr optegol i gyflawni cyfradd trawsyrru optegol cyfanswm o 40Gb/s.

Tagiau poblogaidd: Modiwl transceiver QSFP{0}}G ZR4 80KM, Tsieina QSFP+ 40G ZR4 80gweithgynhyrchwyr modiwl transceiver KM, cyflenwyr, ffatri

Sgoriau Uchaf Absoliwt

Paramedr	Symbol	Minnau.	Nodweddiadol	Max.	Uned
Tymheredd Storio	TS	-40		+85	gradd
Foltedd Cyflenwi	VCCT, R	-0.5		4	V
Lleithder Cymharol	RH	0		85	%

Yr Amgylchedd Gweithredu a Argymhellir

Paramedr	Symbol	Minnau.	Nodweddiadol	Max.	Uned
Tymheredd gweithredu achos	TC	0		+70	gradd
Foltedd Cyflenwi	VCCT, R	+3.13	3.3	+3.47	V
Cyfredol Cyflenwi	ICC			1000	mA
Gwasgariad Pŵer	PD			3.5	W

Nodweddion Trydanol

(TOP=0 i 70 gradd , VCC=3.13 i 3.47 folt)

Paramedr	Symbol	Minnau	Teip		Max		Uned	Nodyn
Cyfradd Data fesul Sianel		-	10.3125		11.2		Gbps
Defnydd Pŵer		-	2.5		5		W
Cyfredol Cyflenwi	Icc		0.75		1.3		A
Rheoli I/O Foltedd-Uchel	VIH	2.0			Vcc		V
Rheoli I/O Foltedd-Isel	VIL	0			0.7		V
Sgiw Rhyng-Sianel	TSK				150		Ps
RESTL Hyd			10				Ni
RESELL Amser dad-haeru					100		ms
Pŵer Ar Amser					100		ms
Trosglwyddydd
Goddefiant Foltedd Allbwn Allbwn Sengl		0.3		4		V		1
Modd cyffredin Goddefgarwch Foltedd		15				mV
Trosglwyddo Mewnbwn Diff Foltedd	VI	150		1200		mV
Trosglwyddo Rhwystrau Diff Mewnbwn	ZIN	85	100	115
Gyrrwr Mewnbwn Dibynnol ar Ddata	DDJ		0.3			UI
Derbynnydd
Goddefiant Foltedd Allbwn Allbwn Sengl		0.3		4		V
Foltedd Diff Allbwn Rx	Vo	370	600	950		mV
Foltedd Allbwn Rx Cynnydd a Chwymp	Tr/Tf			35		ps		1
Cyfanswm jitter	TJ		0.3			UI

Nodyn: 20-80%

Paramedrau Optegol

( TOP { { { { { }}}} i 70 gradd , VCC=3.0 i 3.6 folt )

Paramedr	Symbol	Minnau	Teip	Max		Uned		Cyf.
Trosglwyddydd
Aseiniad Tonfedd	L0	1294.53	1295.56		1296.59		nm
	L1	1299.02	1300.05		1301.09		nm
	L2	1303.54	1304.58		1305.63		nm
	L3	1308.09	1309.14		1310.19		nm
Cymhareb Atal Modd Ochr	SMSR	30	-		-		dB
Cyfanswm Pŵer Lansio Cyfartalog	PT		-		10.5		dBm
Pŵer Lansio Cyfartalog, pob Lôn		+4	-		7		dBm
Trosglwyddo OMA fesul Lôn	TxOMA	0.3			5.0		dBm
Gwahaniaeth mewn Pŵer Lansio rhwng unrhyw ddwy lôn (OMA)					4.7		dBm
Cosb Gwasgaru Trosglwyddydd bob Lôn	TDP				2.6		dB
Cymhareb Difodiant	ER	5.5	6.5				dB
Diffiniad Mwgwd Llygad Trosglwyddydd {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
Goddefiant Colled Dychweliad Optegol		-	-		20		dB
Cyfartaledd Lansio Power OFF Trosglwyddydd, bob Lôn	Poff				-30		dBm
Sŵn Dwysedd Cymharol	Rin				-128		dB/HZ	1
Goddefiant Colled Dychweliad Optegol		-	-		12		dB
Derbynnydd
Trothwy Difrod	THd	0				dBm		1
Pŵer Cyfartalog ar Fewnbwn y Derbynnydd, bob Lôn	R	-24		-6		dBm
Derbyn Trydanol 3 dB Amlder Torri i ffwrdd, bob Lôn				12.3		GHz
RSSI Cywirdeb		-2		2		dB
Myfyrdod Derbynnydd	Rrx			-26		dB
Derbyn Pŵer (OMA), pob Lôn		-	-	-4		dBm
Derbyn Trydanol 3 dB Amlder Torri i ffwrdd, bob Lôn				12.3		GHz
LOS De-Hallu	LOS_D			-25		dBm
LOS Haeru	LOS_A	-35				dBm
LOS Hysteresis	LOS_H	0.5				dB

Nodyn: Myfyrdod 12dB

Gwybodaeth Archebu

Rhif Rhan	Disgrifiad
QSFP{0}}G-ZR4	Modiwl trawsgludwr 40G QSFP+ ZR4 80KM gyda monitro diagnostig digidol amser real a thab tynnu

FAQ

1. Pa drosglwyddydd all gefnogi 40Gbps?

A: Mae'n debyg mai'r QSFP{0}}G 80KM yw'r trosglwyddydd 40G mwyaf poblogaidd a ddefnyddir fwyaf, sy'n galluogi cyswllt trawsyrru optegol 80KM.

2. A all ffibr un modd gynnal 40G?

A: Mae ffibrau optegol un modd yn addas ar gyfer trosglwyddo pellter hir, yn aml ar gyfer rhanbarthau mwy. Gall y modiwl optegol 40G ddefnyddio cysylltydd ffibr un modd, fel y rhyngwyneb LC.

3. Beth yw'r gwahaniaeth rhwng QSFP28 a QSFP+?

A: Mae QSFP+ wedi'i gynllunio i gefnogi cyfraddau data o hyd at 40 Gigabit yr eiliad (Gbps) fesul porthladd. QSFP28 Cefnogaeth ar gyfer cyfraddau data hyd at 100Gbps fesul porthladd, gan alluogi trosglwyddo cyflymach.
