Disgrifiad

Paramedrau technegol

Nodweddion

● Yn cydymffurfio â IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Manylebau yn unol â SFF-8074i a
SFF-8472, adolygiad 9.5
● Monitro Diagnostig Digidol ar gael
● Laser Fabry-Perot (FP) 1310nm heb ei oeri
● Hyd at 1.25Gb/s cysylltiadau data deugyfeiriadol
● Duplex LC cysylltydd cydymffurfio
● Cyflenwad pŵer sengl +3.3V DC
● Ôl-troed SFP poeth-pluggable
● Diogelwch laser Dosbarth 1 ardystiedig
● Opsiynau tymheredd gweithredu
-(Masnachol) -10oC i +70oC
-(Estynedig) -10oC i +85oC
-(Diwydiannol) -40oC i +85oC
● Hyd at 10km ar SMF 9/125µm
● RoHS Cydymffurfio

Ceisiadau

● Ethernet 1.25Gb/s 1000Base-LX
● Sianel Ffibr 1.0625Gb/s
● Llwybrydd Menter

Manylion Cynnyrch

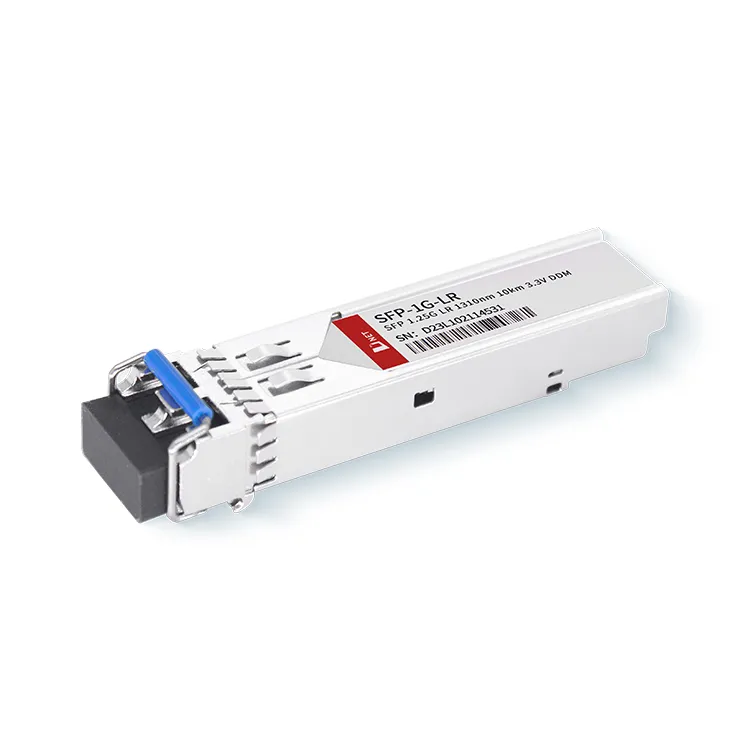

Mae modiwl optegol 1.25G 1310nm 10km SFP yn ddatrysiad hyblyg a dibynadwy ar gyfer rhwydweithiau cyfathrebu optegol, gan gynnig trosglwyddiad data cyflym dros bellteroedd hir gydag ansawdd signal rhagorol a sefydlogrwydd. Maent yn cydymffurfio ag IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX a Fiber Channel FC- PI-2 Rev.8.0.

Tagiau poblogaidd: SFP 1G 1000base LR 10km 1310nm, Tsieina SFP 1G 1000base LR 10km 1310nm gweithgynhyrchwyr, cyflenwyr, ffatri

Sgoriau Uchaf Absoliwt

Gall straen sy'n fwy na'r graddfeydd uchaf absoliwt achosi niwed parhaol i'r ddyfais. Mae'r rhain yn gyfraddau straen absoliwt yn unig. Nid yw gweithrediad swyddogaethol y ddyfais yn cael ei awgrymu gan yr amodau hyn nac unrhyw amodau eraill sy'n fwy na'r rhai a roddir yn adrannau gweithredol y daflen ddata. Gall dod i gysylltiad â graddfeydd uchaf absoliwt am gyfnodau estynedig effeithio'n andwyol ar ddibynadwyedd dyfeisiau.

Paramedr	Symbol	Minnauimwm	Maximwm	Uned
Tymheredd Storio	T_S	-40	85	^oC
Lleithder Cymharol	RH	5	95	%
Foltedd Cyflenwi	V_CC	-0.5	4.0	V

Amodau Gweithredu a Argymhellir

Paramedr		Symbol	Minnau	Teipiwch	Max	Uned
Tymheredd Achos Gweithredu	DNET-03S10-31	T_C	-10	25	70	^oC
Tymheredd Achos Gweithredu	DNET-03S10-31I	T_C	-40	25	85	^oC
Foltedd Cyflenwi		V_CC	3.135	3.3	3.465	V
Cyfradd Data		-	-	1.25 1.0625	-	Gb/s

Nodweddion Trydanol Transceiver

Paramedr	Symbol	Isafswm	Nodweddiadol	Uchafswm	Uned	Nodiadau
Cyflenwad Modiwl Cyfredol	Icc	-	-	220	mA	-
Mewnbwn Gwahaniaethol Trosglwyddydd Foltedd (TD +/-)	-	300	-	2200	mV_P-P	1
Foltedd Allbwn Gwahaniaethol Derbynnydd (RD +/-)	-	600	-	1200	mV_P-P	2
Allbwn cyflymder isel: Nam Trosglwyddydd(TX_FAULT) / Colli Signal (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Mewnbwn cyflymder isel: Trosglwyddydd Analluogi (TX_Analluogi), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Nodiadau
1. Yn fewnol AC wedi'i gyplu a'i derfynu i lwyth gwahaniaethol 100Ω.
2. Yn fewnol AC wedi'i gyplysu, ond mae angen terfyniad gwahaniaethol 100Ω neu'n fewnol i Serializer/Deserializer.
3. Wedi'i dynnu i fyny'n allanol gyda gwrthydd 4.7KΩ-10KΩ ar y bwrdd cynnal i VCCT,R.
4. Mod_Def1 a Mod_Rhaid i Def2 gael eu tynnu i fyny'n allanol gyda gwrthydd 4.7KΩ-10KΩ ar y bwrdd gwesteiwr i V_CCT,R.

Nodweddion Optegol Trosglwyddydd

Paramedr	Symbol	Isafswm	Nodweddiadol	Uchafswm	Uned	Nodiadau
Lansio Pŵer Optegol	Po	-9	-6	-3	dBm	-
Ystod Tonfedd y Ganolfan	λc	1270	1310	1355	nm	-
Cymhareb Difodiant	EX	9	-	-	dB	-
Lled Sbectrol (RMS)	Δλ	-	-	4	nm	-
Cyfanswm jitter	TJ	-	-	266	ps	-
Cosb Gwasgariad	-	-	-	1	dB	-
Amser Codiad/Cwymp Optegol	T_codi/T_disgyn	-	-	260	ps	-
Pout @TX-Analluogi Honnir	P_{i ffwrdd}	-	-	-45	dBm	-

Gwybodaeth Archebu

Rhif Rhan	Disgrifiad
SFP{0}}G-10KM	Trosglwyddydd SFP Modd Sengl 1.25Gb/s 1000BASE-LX

Disgrifiad Cynnyrch

1. Pa fand yw 1310nm?
A: Mae'n perthyn i'r "o-band", Gan ddefnyddio'r ystod tonfedd ffibr ar 1260-1360nm, laserau deuod 1310nm.

2. Pa mor bell y gall 1G LX SFP fynd?
A: 1.25Gb/s Un Modd SFP Transceiver 1000BASE-LX, mae'n fodiwl optegol safonol 1310nm LX SFP a gall pellter trosglwyddo gyrraedd hyd at 10km. Mae'n gweithredu ar gyfradd data o 1.25Gbps.

3. Beth mae LX yn ei olygu ar SFP?
A: Mae LX yn cynrychioli trosglwyddiad pellter hir, gan weithio ar {{{0}}nm (1310nm fel arfer), mae'n cydymffurfio ag IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX a Fiber Channel FC- PI{{ 7}} Parch.8.0.
