Disgrifiad

Paramedrau technegol

Ceisiadau

● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● 10G Fiber sianel
● OTN OTU2e

Manylion Cynnyrch

Mae'r modiwl trosglwyddydd 10G SFP + ZR 80KM o D-NET yn trosi llif data trydanol cyfresol 10Gb/s yn signal allbwn optegol 10Gb/s, ac i'r gwrthwyneb, yn trosi signal mewnbwn optegol 10Gb/s yn ôl yn ddata trydanol cyfresol 10Gb/s. ffrwd. Mae'r modiwl yn cadw at y ffactor ffurf SFP sy'n cydymffurfio'n llawn, gan gynnig plygrwydd poeth, hwyluso uwchraddio hawdd i borthladdoedd optegol, a sicrhau allyriadau ymyrraeth electromagnetig isel (EMI).

Tagiau poblogaidd: SFP{0}}G ZR 1550nm modiwl transceiver 80km, Tsieina SFP +10 G ZR 1550nm 80km transceiver modiwl gweithgynhyrchwyr, cyflenwyr, ffatri

Sgoriau Uchaf Absoliwt

Paramedr		Symbol	Minnau.	Nodweddiadol	Max.	Uned
Tymheredd Storio		T_S	-40		+85	gradd
Tymheredd Gweithredu Achos	Masnachol	T_A	0		70	gradd
Tymheredd Gweithredu Achos	Diwydiannol	T_A
Foltedd Cyflenwi Uchaf		Vcc	-0.5		4	V
Lleithder Cymharol		RH	0		85	%

Nodweddion Trydanol

(TOP=0 i 70 gradd , VCC=3.135 i 3.465 folt )

Paramedr	Symbol	Minnau.	Nodweddiadol	Max.	Uned	Nodyn
Foltedd Cyflenwi	Vcc	3.135		3.465	V
Cyfredol Cyflenwi	Icc			500	mA
Defnydd Pŵer	P			1.8	W
Adran Trosglwyddydd
rhwystriant gwahaniaethol mewnbwn	R_mewn		100		Ω	1
Mewnbwn Tx Goddefiant Foltedd DC Un Diwedd (Cyf VeeT)	V	-0.3		4	V
Siglen foltedd mewnbwn gwahaniaethol	Vin, tt	180		700	mV	2
Foltedd Analluogi Trosglwyddo	V_D	2		Vcc	V	3
Trosglwyddo Galluogi Foltedd	V_EN	Vee		Vee+0.8	V
Adran Derbynnydd
Goddefiant Foltedd Allbwn Allbwn Sengl	V	-0.3		4	V
Foltedd Diff Allbwn Rx	Vo	300		850	mV
Cynnydd Allbwn Rx a Chwymp Amser	Tr/Tf	30			ps	4
LOS Nam	V_{LOS fai}	2		Vcc_HOST	V	5
LOS Normal	V_{LOS norm}	Vee		Vee+0.8	V	5

Paramedrau Optegol

(TOP=0 i 70 gradd , VCC=3.135 i 3.465 folt )

Paramedr	Symbol	Minnau.	Nodweddiadol	Max.	Uned	Nodyn
Adran Trosglwyddydd
Tonfedd y Ganolfan	λt	1530	1550	1565	nm
lled sbectrol	△λ			0.3	nm
Pŵer Optegol Cyfartalog	Pavg	0		+5	dBm	1
Pŵer Optegol OMA	Poma	-2.1			dBm
Pŵer i ffwrdd â laser	Poff			-30	dBm
Cymhareb Difodiant	ER	8.2			dB
Cosb Gwasgaru Trosglwyddydd	TDP			3.0	dB	2
Sŵn Dwysedd Cymharol	Rin			-128	dB/Hz	3
Goddefiant Colled Dychweliad Optegol		21			dB
Adran Derbynnydd
Tonfedd y Ganolfan	λr	1260		1600	nm
Sensitifrwydd Derbynnydd	Sen			-23	dBm	4
Sensitifrwydd dan straen (OMA)	Sen_ST			-21	dBm	4
Los Assert	LOS_A	-34		-	dBm
Los Pwdin	LOS_D			-24	dBm
Los Hysteresis	LOS_H	0.5			dB
Gorlwytho	Sad	-7			dBm	5
Myfyrdod Derbynnydd	Rrx			-26	dB

Nodyn
1. adlewyrchiad 12dB.
2. Mae ffigurau pŵer cyfartalog yn addysgiadol yn unig, fesul IEEE802.3ae.
3. Mae ffigur TWDP yn gofyn bod y bwrdd gwesteiwr yn cydymffurfio â SFF-8431. Cyfrifir TWDP gan ddefnyddio'r cod Matlab a ddarperir yng nghymal 68.6.6.2 o IEEE802.3ae.

Gwybodaeth Archebu

Rhif Rhan	Disgrifiad
SFP{0}}G-ZR	Modiwl trosglwyddydd 10G SFP+ ZR 80KM, Poeth Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Modd sengl

FAQ

1. Beth yw'r ystod o 10G ZR?
A: Ar gyfer y pŵer allbwn optegol 10G 80KM 1550nm a thonfedd (1550nm) yn cael eu gwirio ar ddadansoddwyr sbectrwm optegol. Yr ystod uchaf o 80km dros SMF gwirioneddol (heb ei efelychu), cebl ffibr singlemode.

2. Beth yw'r gwahaniaeth rhwng SFP ER a ZR?
A: SFP{0}}Mae G-ER yn cyflawni pellter trosglwyddo o hyd at 40 km trwy ffibr optegol un modd. Mae gan y SFP -10G-ZR donfedd 1550nm, mae'n cefnogi pellter trosglwyddo o hyd at 80 km ar ffibr un modd safonol, ac fe'i defnyddir yn helaeth mewn Ethernet 10GBASE-ZR / ZW a sianel Fiber 10G.

3. Beth yw'r ystod pŵer trawsyrru optegol ar gyfer 10G ZR SFP?
A: Uchafswm pŵer trawsyrru optegol modiwl D-NET 10G 8{0KM 1550nm yw 4.0 dBm ac isafswm yw 0 dBm.

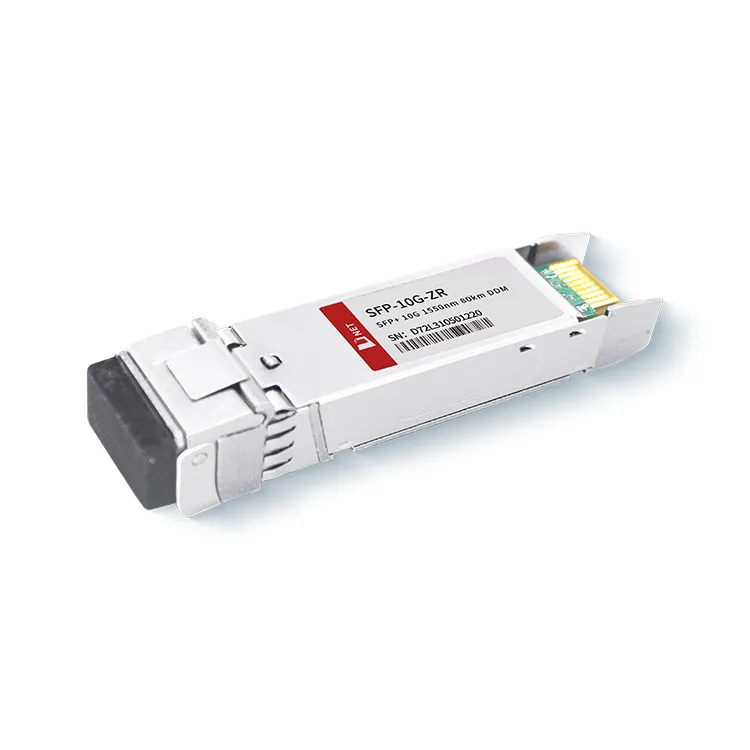

SFP{0}}G ZR 1550nm modiwl trosglwyddydd 80km
