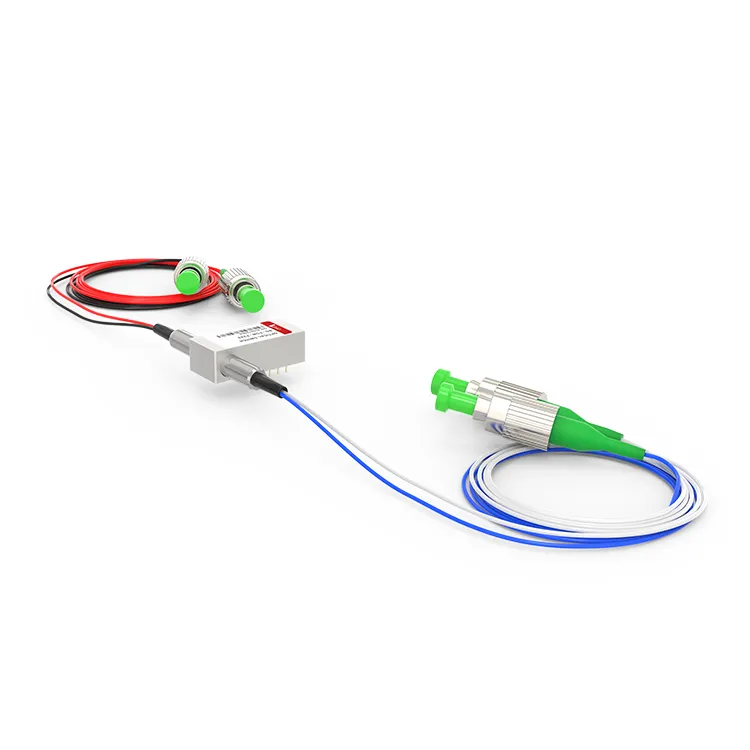

Switsh Optegol Mecanyddol F2X2 OPTO

Switsh Optegol Mecanyddol F2X2 OPTO
Mae F2X2 Mecanyddol Optical Switch yn ddyfais Switsh Optegol Mecanyddol llawn gyda dau borthladd mewnbwn a dau borthladd allbwn. Mae'n mabwysiadu'r strwythur mecanyddol i wireddu'r newid llwybro signal optegol, ac yn newid y signal optegol o un porthladd mewnbwn i borthladd allbwn arall trwy weithrediad mecanyddol.

Anfon ymchwiliad

Disgrifiad

Paramedrau technegol

Manylion Cynnyrch

Mae'r switsh opto-mecanyddol F2X2 yn gweithredu naill ai trwy gyfeirio neu rwystro'r signal optegol mewnbwn i gysylltu'r sianel optegol â'r ffibr optegol allbwn. Mae'r fersiwn glicied yn cynnal y llwybr optegol a ddewiswyd hyd yn oed ar ôl i'r signal gyriant gael ei dynnu, tra bod y fersiwn heb glicied yn rhagosod i'r safle neu i ffwrdd pan fydd pŵer yn cael ei golli. Mae'r Switsh Optegol Mecanyddol F2X2 yn ymfalchïo mewn colled mewnosod o lai nag 1.0dB ac amser ymateb cyflym, sy'n galluogi newid signalau optegol ar lefel nanosecond, a thrwy hynny gyflawni gofynion trosglwyddiad cyflym.

Tagiau poblogaidd: switsh optegol mecanyddol f2x2 opto, Tsieina f2x2 opto mecanyddol switsh optegol gweithgynhyrchwyr, cyflenwyr, ffatri

Manylebau Cynnyrch

Tonfedd Weithredol	1240 ~ 1680nm (SM)	Colled Mewnosod	Llai na neu'n hafal i 1.0dB
Colled Dibynnol Tonfedd	Llai na neu'n hafal i 0.25dB	Colled Dibynnol polareiddio	Llai na neu'n hafal i 0.05dB
Colli Tymheredd Dibynnol	Llai na neu'n hafal i 0.20dB	Colled Dychwelyd	SM Yn fwy na neu'n hafal i 55dB
Sgwrs Traws	SM Yn fwy na neu'n hafal i 70dB	Newid Amser	Llai na neu'n hafal i 8ms
Ailadroddadwyedd	Llai na neu'n hafal i ±0.02dB	Gwydnwch	Yn fwy na neu'n hafal i 10⁷amseroedd
Foltedd Gweithredu	3 neu 5V	Newid Math	Di-latsio/Latinu
Tymheredd Gweithredu	－20 ~＋70 gradd	Tymheredd Storio	－40 ~＋85 gradd
Pŵer Optegol	Llai na neu'n hafal i 500mW	Dimensiwn	27.0L×12.5W×8.4H mm

Ffurfweddiadau Pin

Math	Llwybr Optegol	Gyriant Trydan				Synhwyrydd Gwladol
F2×2	Llwybr Optegol	Pin 1	Pin 5	Pin 6	Pin 10	Pinio 2-3	Pinio 3-4	Pinio 7-8	Pinio 8-9
latching	P1-P4,P2-P3	--	--	GND	V＋	Cau	Agored	Agored	Cau
latching	P1-P3,P2-P4	V＋	GND	--	--	Agored	Cau	Cau	Agored
Di-glicio	P1-P4,P2-P3	--	--	--	--	Cau	Agored	Agored	Cau
Di-glicio	P1-P3,P2-P4	V＋	--	--	GND	Agored	Cau	Cau	Agored

Dimensiynau Mecanyddol (Uned: mm)

Llwybr Optegol

Gwybodaeth Archebu

RD-FSW

-F2X2-

-Tonfedd-

-Newid Math-

-Foltedd-

- Math o Ffibr -

-Pecyn-

- Hyd ffibr -

-Cysylltydd-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Arbennig＝0

Lacio ＝1

Di-glicio＝2

Clicied MINI＝3

MINI Heb glicied ＝4

Arbennig＝0

3V=3

5V=5

Arbennig＝0

SM28=1

50/125=5

62.5/125=6

Arbennig＝0

Ffibr noeth=1

Tiwb 900um=3

Arbennig＝0

0.25m=1

0.5m=2

1.0m=3

Arbennig＝0

Dim=1

FC/PC{0}}

FC/APC=3

SC/PC{0}}

SC/APC{0}}

ST/PC{0}}

LC/PC{0}}

LC deublyg=8

Arbennig＝0

CAOYA

C: A yw F2X2 Mechanical Optical Switch yn cefnogi rheolaeth bell?

A: Ydy, mae nifer o switshis opto-fecanyddol F2x2 yn cynnig galluoedd rheoli o bell, gan ganiatáu ar gyfer gweithrediadau newid o bell a monitro statws trwy ryngwyneb rheoli neu gyfathrebu.

C: Pa mor gyflym mae'r F2x2 opto mecanyddol yn newid?

A: Mae'r Switsh Optegol Mecanyddol F2X2 yn meddu ar amser ymateb cyflym ac mae'n gallu newid llwybrau optegol o fewn nanoseconds.
