Disgrifiad

Paramedrau technegol

Nodweddion

● Grid ITU 10GHz, Band C
● Trosglwyddydd EML DWDM, ffoto-synhwyrydd APD
● Pellter trosglwyddo cysylltiad SMF hyd at 80 km
● Gyda rhyngwyneb monitro diagnostig digidol SFF 8472 sy'n cydymffurfio
● Defnydd pŵer<1.5W
● RoHS cydymffurfio

Ceisiadau

● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G Fiber sianel
● Rhwydweithiau DWDM

Manylion Cynnyrch

Mae'r SFP{0}}GD80-C21 wedi'i gynllunio ar gyfer cymwysiadau cyfathrebu optegol cyfresol 10Gb/s, lle mae'n trosi ffrwd data trydanol cyfresol 10Gb/s yn signal allbwn optegol 10Gb/s cyfatebol, ac i'r gwrthwyneb, trosi signal mewnbwn optegol 10Gb/s yn ôl yn ffrwd data trydanol cyfresol 10Gb/s. Mae'n cyflogi trosglwyddydd DWDM EML (Laser Modyledig Electro-Amsugniad) a ffoto-synhwyrydd APD (Avalanche Photo-Diode). Mae defnyddio cragen fetel yn lleihau ymyrraeth electromagnetig, ac mae'r cynnyrch yn cydymffurfio â safonau RoHS.

Tagiau poblogaidd: SFP{0}}G DWDM C21 80km, Tsieina SFP+10G DWDM C21 80km gweithgynhyrchwyr, cyflenwyr, ffatri

Sgoriau Uchaf Absoliwt

Paramedr	Symbol	Minnau.	Nodweddiadol	Max.	Uned
Tymheredd Storio	T_S	-40		+85	gradd
Tymheredd Gweithredu Achos	T_A	0		70	gradd
Foltedd Cyflenwi Uchaf	Vcc	-0.5		4	V
Lleithder Cymharol	RH	0		85	%

Nodweddion Trydanol

(TOP=0 i 70gradd , VCC=3.135 i 3.465 folt )

Paramedr	Symbol	Minnau.	Nodweddiadol	Max.	Uned	Nodyn
Foltedd Cyflenwi	Vcc	3.135		3.465	V
Cyfredol Cyflenwi	Icc			450	Ma
Defnydd Pŵer	P			1.5	W
Adran Trosglwyddydd
rhwystriant gwahaniaethol mewnbwn	R_mewn		100		Ω	1
Mewnbwn Tx Goddefiant Foltedd DC Un Diwedd (Cyf VeeT)	V	-0.3		4	V
Siglen foltedd mewnbwn gwahaniaethol	Vin, tt	180		700	mV	2
Foltedd Analluogi Trosglwyddo	V_D	2		Vcc	V	3
Trosglwyddo Galluogi Foltedd	V_EN	Chwef		Vee+0.8	V
Adran Derbynnydd
Goddefiant Foltedd Allbwn Allbwn Sengl	V	-0.3		4	V
Foltedd Diff Allbwn Rx	Vo	300		850	Mv
Cynnydd Allbwn Rx a Chwymp Amser	Tr/Tf	30			Ps	4
LOS Nam	V_{LOS fai}	2		Vcc_LLU	V	5
OS Normal	V_{OS norm}	Chwef		Vee+0.8	V	5

Nodyn
1. Wedi'i gysylltu'n uniongyrchol â phinnau mewnbwn data TX. Cyplu AC o binnau i IC gyrrwr laser.
2. 20%-80%
3. I mewn i derfyniad gwahaniaethol 100 ohms.
4. Mae LOS yn allbwn casglwr agored. Dylid ei dynnu i fyny gyda 4.7k – 10kΩ ar y bwrdd gwesteiwr. Rhesymeg 0 yw gweithrediad arferol; colli signal yw rhesymeg 1. Uchafswm foltedd tynnu i fyny yw 5.5V.

Paramedrau Optegol

(TOP=0 i 70gradd , VCC=3.135 i 3.465 folt )

Paramedr	Symbol	Minnau.	Nodweddiadol	Max.	Uned	Nodyn
Adran Trosglwyddydd
Tonfedd Optegol-Diwedd Oes	λ	X-100	X	X+100	Pm
Tonfedd Optegol-Dechrau Bywyd	λ	X-25	X	X+25	Pm
Pŵer Optegol Cyfartalog	Pavg	0		+5	dBm	1
Pŵer i ffwrdd â laser	Poff			-30	dBm
Cymhareb Difodiant	ER	8.2			Cronfa ddata
Cosb Gwasgaru Trosglwyddydd	TDP			3.0	Cronfa ddata	2
Sŵn Dwysedd Cymharol	Rin			-128	dB/Hz	3
Goddefiant Colled Dychweliad Optegol		20			Cronfa ddata
Adran Derbynnydd
Tonfedd y Ganolfan	λr	1480		1565	nm
Los Assert	LOS_A	-40		-	dBm
Los Pwdin	LOS_D			-24	dBm
Los Hysteresis	LOS_H	0.5			Cronfa ddata
Gorlwytho	Sad	-7			dBm	5
Myfyrdod Derbynnydd	Rrx			-12	Cronfa ddata

Nodyn
1. adlewyrchiad 12dB.
2. Amodau profion derbynnydd dan straen fesul IEEE802.3ae. Mae profion CSRS yn ei gwneud yn ofynnol i'r bwrdd gwesteiwr gydymffurfio â SFF-8431.
3. gorlwytho derbynnydd a nodir yn OMA ac o dan y cyflwr straen cynhwysfawr gwaethaf.

Gwybodaeth Archebu

Rhif Rhan	Disgrifiad

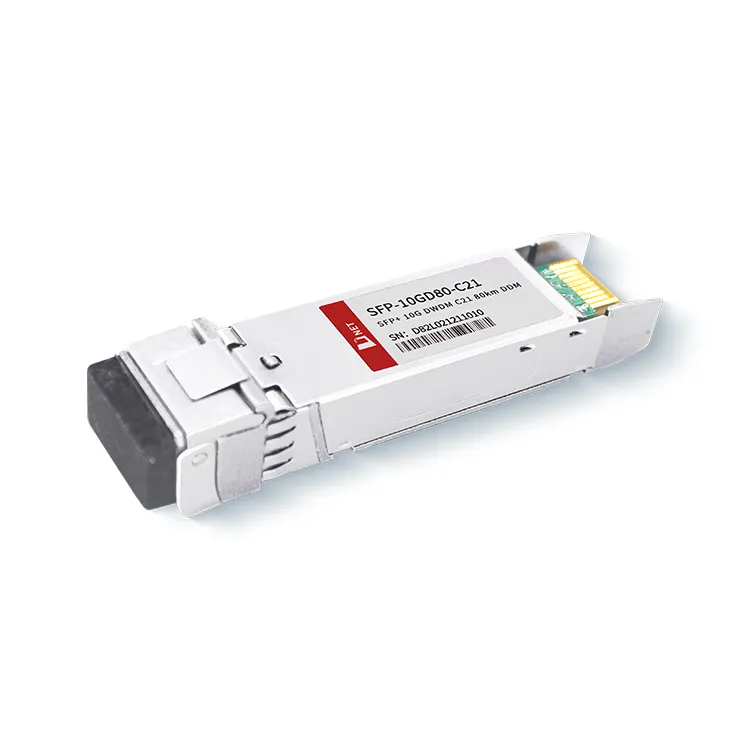

SFP{0}}GD80-C21	10Gb/s 80km DWDM SFP+ Transceiver Hot Pluggable, Deublyg LC, +3.3V, 100GHz, DWDM EML&APD, Modd sengl

CAOYA

1. Beth yw 10G dwdm 80km?
A: Mae 10G DWDM 80km yn cyfeirio at fath o dechnoleg cyfathrebu optegol sy'n galluogi trosglwyddo data ar gyfradd o 10G dros bellter o 80km gan ddefnyddio DWDM. Mae DWDM yn dechneg sy'n caniatáu i signalau optegol lluosog, pob un yn cael ei gludo ar donfedd wahanol, gael ei gyfuno a'i drosglwyddo dros un ffibr optegol. Mae hyn yn galluogi defnydd effeithlon o'r lled band sydd ar gael ac yn cynyddu cynhwysedd y rhwydwaith ffibr optig.

2. Beth yw'r gwahaniaeth rhwng CWDM a DWDM SFP?
A: Amrediad tonfedd CWDM SFP yw 1270-1610 nm. Y pellter trosglwyddo uchaf yw 120 km. Fodd bynnag, mae gan DWDM SFP donfedd uchaf o 1620 nm ac uchafswm pellter trosglwyddo o 200 km.
