Disgrifiad

Paramedrau technegol

Nodweddion Cynnyrch

●Yn cefnogi cyfraddau didau hyd at 25.78Gbps

● Yn cynnwys ôl troed SFP+ y gellir ei blygio'n boeth

● Wedi'i gyfarparu â laser DFB 1310nm a photodiode PIN, sy'n galluogi trosglwyddo hyd at 10km dros SMF

● Yn cydymffurfio â manylebau SFP+ MSA a SFF-8472, yn cynnwys cynhwysydd LC deublyg

● RoHS cydymffurfio

●Yn gweithredu gydag un cyflenwad pŵer +3.3V

● Yn cynnwys Monitro Diagnostig Digidol Amser Real

●Amrediad tymheredd achos gweithredu: Gradd safonol 0 i +70 gradd

Ceisiadau

● 25GBASE-LR

Manylion Cynnyrch

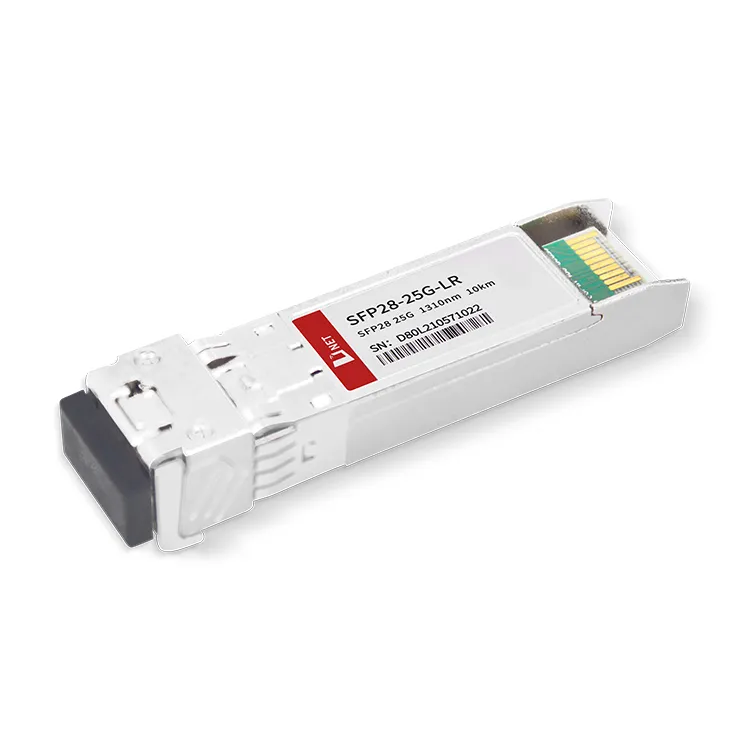

Mae'r trosglwyddyddion SFP28 yn fodiwlau cost-effeithiol perfformiad uchel sy'n gallu cefnogi cyfradd data o 25.78Gbps a hwyluso pellter trosglwyddo o 10km dros Ffibr Un Modd (SMF).

Mae'r trosglwyddyddion hyn yn cynnwys tair cydran allweddol: trosglwyddydd laser DFB, ffotodiod PIN sydd wedi'i integreiddio â rhagamwyddwr traws-rwystro (TIA), ac uned reoli MCU. Mae pob modiwl yn cadw at safonau diogelwch laser Dosbarth I.

Tagiau poblogaidd: SFP{0}}G LR 10KM modiwl transceiver, Tsieina SFP 28 25 G LR 10KM transceiver modiwl gweithgynhyrchwyr, cyflenwyr, ffatri

Sgoriau Uchaf Absoliwt

Paramedr	Symbol	Minnau	Max	Uned
Foltedd Cyflenwi	Vcc	-0.5	4	V
Tymheredd Storio	Ts	-40	+85	gradd
Lleithder Gweithredu	-	5	85	%

Amodau Gweithredu a Argymhellir

Paramedr	Symbol	Minnau	Nodweddiadol	Max	Uned
Tymheredd Achos Gweithredu	Tc	0		+70	gradd
Foltedd Cyflenwad Pŵer	Vcc	3.135	3.30	3.465	V
Cyflenwad Pŵer Cyfredol	Icc			400	Ma
Cyfradd Data			25.78		Gbps

Nodweddion Optegol a Thrydanol

Paramedr		Symbol		Minnau	Nodweddiadol	Max	Uned	Nodiadau
Trosglwyddydd
Tonfedd y Ganolfan			λc	1270	1310	1350	nm
Lled Sbectrol(-20dB)			Δλ			1	nm
Cymhareb Atal Modd Ochr			SMSR	30	-		Cronfa ddata
Pŵer Allbwn Cyfartalog			P_allan	-6		2	dBm	1
Cymhareb Difodiant			ER	3.5			Cronfa ddata
Swing Mewnbwn Data Gwahaniaethol			V_YN	180		850	Mv	2
Mewnbwn rhwystriant gwahaniaethol			Z_YN	90	100	110	Ω
TX Analluogi	Analluogi			2.0		Vcc	V
TX Analluogi	Galluogi			0		0.8	V
Nam TX	bai			2.0		Vcc	V
Nam TX	Arferol			0		0.8	V
Derbynnydd
Tonfedd y Ganolfan			λc	1260		1600	nm
Sensitifrwydd Derbynnydd						-13.3	dBm	3,4
Gorlwytho Derbynnydd						2	dBm	3,4
LOS De-Hallu			LOS_D			-15	dBm
LOS Haeru			LOS_A	-30			dBm
LOS Hysteresis				0.5			Cronfa ddata
Gwahaniaethol Swing Allbwn Data			V_allan	300		900	Mv	5
LOS			Uchel	2.0		Vcc	V
LOS			Isel			0.8	V

Nodiadau:
1. Mae'r pŵer optegol yn cael ei lansio i SMF.
2. mewnbwn PECL, yn fewnol AC-cyplu a terfynu.
3. Wedi'i fesur gyda phatrwm prawf PRBS 231-1 @25.78Gps, BER Llai na neu'n hafal i 5×10-5.
4. Wedi'i fesur gyda phatrwm prawf PRBS 231-1 @10.3125Gps, BER Llai na neu'n hafal i 1×10-12.
Mae darnau 110.3 a darnau 118.3 yn rheoli dulliau cloi'r ail-amserydd mewnol neu'r CDR, y Gwerth rhagosodedig yw "1".

5. Yn fewnol AC-cyplu.

Did 110.3 o A2h	Did 118.3 o A2h	Cyfradd Data RX	Cyfradd Data TX	Statws RX CDR	Statws TX CDR
Uchel/1	Uchel/1	24.33G/25.78G	24.33G/25.78G	CDR dewis	CDR dewis
Uchel/1	Isel/0	24.33G/25.78G	9.95G/10.31G	CDR dewis	ffordd osgoi CDR
Isel/0	Uchel/1	9.95G/10.31G	24.33G/25.78G	ffordd osgoi CDR	CDR dewis
Isel/0	Isel/0	9.95G/10.31G	9.95G/10.31G	ffordd osgoi CDR	ffordd osgoi CDR

Gwybodaeth Archebu

Rhif Rhan	Disgrifiad
SFP{0}}G-LR	Trosglwyddydd 25Gbps SFP28, Modd Sengl, Cyrhaeddiad 10km

CAOYA

1. Allwch chi roi SFP+ mewn porthladd SFP28?

A: Ydw, ond pan fydd wedi'i gysylltu â'r transceiver SFP +, dim ond hyd at 10Gbps o gyflymder Rhyngrwyd y gall y porthladd hwn ei gefnogi.

2. Beth yw QSFP28 a SFP28?

A: Mae gan y ddau wahanol feintiau a safonau protocol. Diffinnir modiwl SFP28 fel un sy'n cefnogi cyfradd trosglwyddo un cerbyd o 25GB, ac mae'r QSFP28 yn cefnogi pedair sianel 25Gbit yr eiliad gyda chyfanswm cyfradd data o 100G

3. Pa gyflymder mae SFP28 yn ei gefnogi gan?

A: Mae gan y modiwl optegol SFP 28 gyfradd drosglwyddo o 25Gbps, gan ddefnyddio cysylltydd LC.
