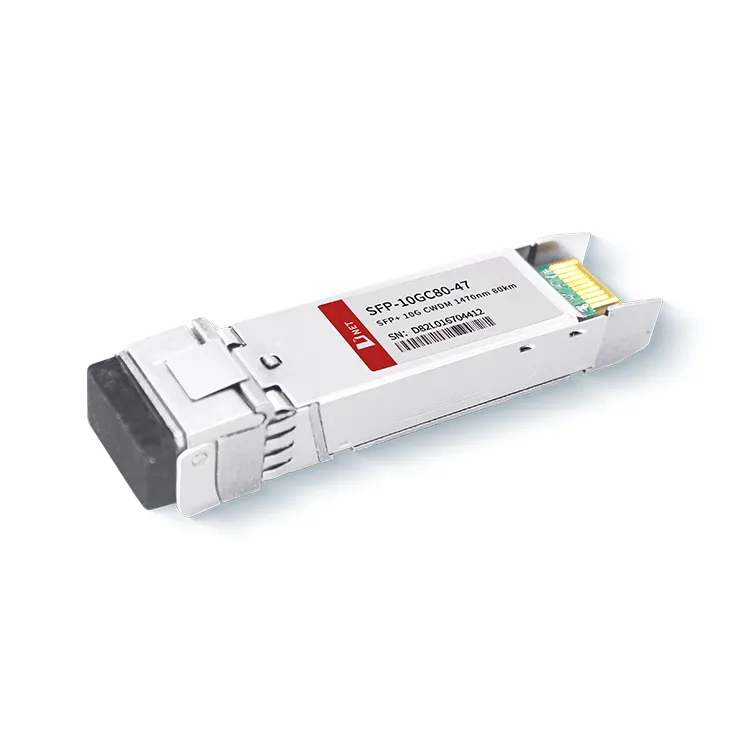

Gwasanaeth Modiwl Trosglwyddydd Optegol D-net
----
●Hyd Gwarant: Mwynhewch warant tair blynedd galonogol ar gyfer eich pryniant.
●Sicrwydd Cydweddoldeb: Mae arbenigedd D-NET yn ymestyn i wasanaethau cydnawsedd, gan sicrhau bod ein modiwlau optegol yn integreiddio'n ddi-dor ag offer gan wneuthurwyr blaenllaw.
●Wedi'i Deilwra i'ch Anghenion: Mae addasu yn allweddol yn D-NET. Rydym yn cynnig addasu OEM, ac os dymunir, gallwch chi bersonoli'ch cynhyrchion gyda labeli logo lliw.
●Cyflenwi Cyflym: Disgwyliwch wasanaeth prydlon gydag amser dosbarthu cyffredinol o ddim ond 3 diwrnod.
●Rhagoriaeth Courier: Ymddiried yn ein partneriaethau negesydd dibynadwy ac o ansawdd uchel, gan gynnwys SF, FedEx, DHL, UPS, ac eraill, ar gyfer atebion cludo cynhwysfawr.
Nodweddion
● Poeth-Pluggable
● Trosglwyddydd EML CWDM 147nm, ffoto-synhwyrydd APD
● Mae pellter trosglwyddo hyd at 80 km trwy'r cysylltiad SMF
● 2-rhyngwyneb gwifren ar gyfer manylebau rheoli sy'n cydymffurfio â rhyngwyneb monitro diagnostig digidol SFF 8472
● RoHS cydymffurfio
Ceisiadau
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G Fiber sianel
● Rhwydweithiau CWDM
Manylion Cynnyrch
Mae'r trosglwyddydd optegol hwn yn gweithredu ar donfedd o 1470nm yn benodol o fewn y sbectrwm CWDM, gan hwyluso amlblecsio effeithlon a dad-amlblecsio signalau mewn systemau CWDM. Gyda phellter trosglwyddo uchaf o 80 cilomedr, mae'n addas iawn ar gyfer rhwydweithiau cyfathrebu pellter hir lle mae cyrhaeddiad estynedig yn angenrheidiol.
Tagiau poblogaidd: SFP{0}}G CWDM 1470km 80km, Tsieina SFP+10G CWDM 1470km 80km gweithgynhyrchwyr, cyflenwyr, ffatri
Sgoriau Uchaf Absoliwt
|
Paramedr |
Symbol |
Minnau. |
Nodweddiadol |
Max. |
Uned |
|
Tymheredd Storio |
TS |
-40 |
+85 |
gradd |
|
|
Tymheredd Gweithredu Achos |
TA |
0 |
70 |
gradd |
|
|
Foltedd Cyflenwi Uchaf |
Vcc |
-0.5 |
4 |
V |
|
|
Lleithder Cymharol |
RH |
0 |
85 |
% |
Nodweddion Trydanol
(TOP=0 i 70gradd , VCC=3.135 i 3.465 folt )
|
Paramedr |
Symbol |
Minnau. |
Nodweddiadol |
Max. |
Uned |
Nodyn |
|
Foltedd Cyflenwi |
Vcc |
3.135 |
3.465 |
V |
|
Cyfredol Cyflenwi |
Icc |
600 |
mA |
|||
|
Defnydd Pŵer |
P |
2 |
W |
|||
|
Adran Trosglwyddydd |
||||||
|
rhwystriant gwahaniaethol mewnbwn |
Rin |
100 |
Ω |
1 |
||
|
Mewnbwn Tx Foltedd DC Diwedd Sengl Goddefgarwch (Cyf VeeT) |
V |
-0.3 |
4 |
V |
||
|
Siglen foltedd mewnbwn gwahaniaethol |
Vin, tt |
180 |
700 |
mV |
2 |
|
|
Foltedd Analluogi Trosglwyddo |
VD |
2 |
Vcc |
V |
3 |
|
|
Trosglwyddo Galluogi Foltedd |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Adran Derbynnydd |
||||||
|
Goddefiant Foltedd Allbwn Allbwn Sengl |
V |
-0.3 |
4 |
V |
||
|
Foltedd Diff Allbwn Rx |
Vo |
300 |
850 |
mV |
||
|
Cynnydd Allbwn Rx a Chwymp Amser |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS Nam |
VLOS fai |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
VLOS norm |
Vee |
Vee+0.8 |
V |
5 |
|
Nodyn
1. Mae'n gysylltiedig yn uniongyrchol â'r pinnau mewnbwn data TX, gyda chyplu AC o'r pinnau i mewn i'r gyrrwr laser IC.
2.The LOS wedi'i ffurfweddu fel allbwn casglwr agored. Dylid ei dynnu i fyny gyda gwrthydd yn amrywio o 4.7kΩ i 1{0kΩ ar y bwrdd gwesteiwr. Yn ystod gweithrediad arferol, mae'n allbynnu rhesymeg 0; mewn achos o golli signal, mae'n allbynnu rhesymeg
3. Yr uchafswm foltedd tynnu i fyny y gall ei oddef yw 5.5V.
Paramedrau Optegol
(TOP=0 i 70 gradd , VCC=3.135 i 3.465 folt )
|
Paramedr |
Symbol |
Minnau. |
Nodweddiadol |
Max. |
Uned |
Nodyn |
|
Adran Trosglwyddydd |
||||||
|
Tonfedd y Ganolfan |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
lled sbectrol |
Δλ |
1 |
nm |
|||
|
Pŵer Optegol Cyfartalog |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Pŵer i ffwrdd â laser |
Poff |
-30 |
dBm |
|||
|
Cymhareb Difodiant |
ER |
8.2 |
dB |
|||
|
Cosb Gwasgaru Trosglwyddydd |
TDP |
3.0 |
dB |
2 |
||
|
Sŵn Dwysedd Cymharol |
Rin |
-128 |
dB/Hz |
3 |
||
|
Goddefiant Colled Dychweliad Optegol |
20 |
dB |
||||
|
Adran Derbynnydd |
||||||
|
Tonfedd y Ganolfan |
λr |
1260 |
1620 |
nm |
||
|
Sensitifrwydd Derbynnydd (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Sensitifrwydd dan straen (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
lOSA |
-34 |
- |
dBm |
||
|
Los Pwdin |
COLLI |
-24 |
dBm |
|||
|
Los Hysteresis |
LOL |
0.5 |
dB |
|||
|
Gorlwytho |
Sad |
-7 |
dBm |
5 |
||
|
Myfyrdod Derbynnydd |
Rrx |
-12 |
dB |
Nodyn
1. Mae ffigurau pŵer cyfartalog yn addysgiadol yn unig, fesul IEEE802.3ae.
2. 12dB adlewyrchiad.
3. Amodau profion derbynnydd dan straen fesul IEEE802.3ae. Mae profion CSRS yn ei gwneud yn ofynnol i'r bwrdd gwesteiwr gydymffurfio â SFF-8431.
4. gorlwytho derbynnydd a nodir yn OMA ac o dan y cyflwr straen cynhwysfawr gwaethaf.
Gwybodaeth Archebu
|
Rhif Rhan |
Disgrifiad |
|
SFP{0}}GC80-C60 |
10Gb/s 80km CWDM SFP+ Transceiver Hot Pluggable, Deublyg LC, +3.3V,1470nm, CWDM EML&APD, Modd sengl |
FAQ
1. Ar gyfer beth mae porthladdoedd 10G SFP+ yn cael eu defnyddio?
A: Mae 10G SFP+ fel arfer yn trawsyrru optegol ar 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH ar gyfer 10Gbps, Fiber Channel, gigabit Ethernet, 10 gigabit Ethernet a chymwysiadau eraill, gan gynnwys cysylltiadau DWDM hefyd.
2. A allaf ddefnyddio trosglwyddyddion SFP+ mewn porthladdoedd SFP28?
A: Ni ellir defnyddio trosglwyddyddion SFP + (10 Gigabit Ethernet) yn uniongyrchol mewn porthladdoedd SFP28 (25 Gigabit Ethernet). Er bod modiwlau SFP+ a SFP28 yn defnyddio'r un ffactor ffurf, maent yn gweithredu ar gyflymder gwahanol. Mae modiwlau SFP + yn cefnogi cyfraddau data hyd at 10Gbps, tra bod modiwlau SFP28 yn cefnogi cyfraddau data hyd at 25Gbps. Yn ogystal, mae porthladdoedd SFP28 wedi'u cynllunio i gefnogi lefelau pŵer uwch sy'n ofynnol ar gyfer gweithrediad 25Gbps. Felly, ni fydd defnyddio trosglwyddydd SFP+ mewn porthladd SFP28 yn gydnaws ac ni fydd yn gweithio.
