Disgrifiad

Paramedrau technegol

Nodweddion

● Cyfradd data gweithredu hyd at 25.78Gbps
● Pellter trawsyrru hyd at 10km
● Ffotodiod Pin sensitifrwydd uchel a TIA
● Cysylltydd dwplecs LC
● Cysylltydd 20pin plygadwy poeth
● Defnydd pŵer isel<1 W
● -20 i 70 gradd yn gweithredu ystod tymheredd eang
● Cyflenwad pŵer sengl +3.3V±5%.
● Yn cydymffurfio â SFF-8472
● Cydymffurfio'n llwyr â RoHS

Manylion Cynnyrch

Mae Modiwl 25G CWDM 1270nm 1270nm 10KM D-net yn defnyddio laser CWDM DML a derbynnydd PIN. Mae ei sianel derbyn a throsglwyddo yn cynnwys cylched CDR adeiledig sy'n gallu cynnal cyfradd uchaf o hyd at 25.78Gbps. Mae'r trosglwyddydd optegol lliw 25G 1270nm 10KM wedi'i gynllunio i warchod adnoddau ffibr, a thrwy hynny leihau costau gweithredol cyffredinol darparwyr gwasanaeth i bob pwrpas. Mae'r Modiwl 25G 1270nm 10KM yn cadw at safonau SFF-8472 a RoHS. Mae modiwl transceiver 25G SFP28 CWDM 10KM yn canfod cymhwysiad eang mewn rhyng-gysylltedd canolfan ddata, rhwydweithiau trawsyrru optegol gweithredwr cyfathrebu, rhwydweithiau ôl-gludo gorsaf sylfaen diwifr, a senarios Ethernet menter.

Tagiau poblogaidd: SFP28 CWDM 1270nm transceiver modiwl, Tsieina SFP28 CWDM 1270nm transceiver modiwl gweithgynhyrchwyr, cyflenwyr, ffatri

Sgoriau Uchaf Absoliwt

Paramedr	Symbol	Uned	Minnau	Max
Amrediad Tymheredd Storio	Ts	^oC	-40	85
Lleithder Cymharol	RH	%	0	95
Foltedd Cyflenwi Uchaf	Vcc3	V	-0.5	4.0

Amodau Gweithredu a Argymhellir

Paramedr	Symbol	Uned	Minnau	Teipiwch	Max
Amrediad Tymheredd Achos Gweithredu	Tc	^oC	-20		70
Foltedd Cyflenwad Pŵer	Vcc	V	3.14	3.3	3.46
Cyfradd Did	Mae BR	Gb/s		25.78
Cymhareb Gwall Did	BER				5*10^-5
Uchafswm Hyd Cyswllt â Chymorth	L	Cilometr			10

Diffiniad Porthladdoedd Trydan

Paramedr	Symbol	Uned	Minnau	Teipiwch	Max	Nodyn
Foltedd Cyflenwi	V_CC	V	3.14	3.3	3.46
Defnydd pŵer	P	Mw			1000
Trosglwyddydd
Mewnbwn rhwystriant gwahaniaethol	R_YN	Ω		100
Swing Mewnbwn Data Un pen	V_YN	mVp-p	90		450
Trosglwyddo Foltedd Analluogi	V_DIS	V	2		V_CCHOST
Trosglwyddo Galluogi Foltedd	V_EN	V	V_EE		V_EE+0.8
Trosglwyddo Fault Assert Foltedd	V_FA	V	2		V_CCHOST
Trosglwyddwch Fault De-Hallu Foltedd	V_FDA	V	V_EE		V_EE+0.4
Derbynnydd
Swing Allbwn Data un pen	V_OD	mVp-p	200		450
LOS Nam	V_COLLI	V	2		V_CCHOST
OS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Nodweddion Optegol

(Tc=0 i 70 oC a Vcc= 3.14 i 3.46V)

Paramedr	Symbol	Uned	Minnau	Teipiwch	Max	Nodyn
Tonfedd Enwol	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Drifft Tonfedd	Δλ	nm	-6.5		+6.5
Pŵer Allbwn Cyfartalog	Pav	dBm	-3		2
Lled sbectrol (-20dB)	s	nm			1
Cymhareb Difodiant	ER	Cronfa ddata	3.5
Cymhareb Atal Modd Ochr	SMSR	Cronfa ddata	30
Pŵer Lansio Cyfartalog ODDI AR Drosglwyddydd	POFF	dBm			-30
Sŵn Dwysedd Cymharol	RIN	dB/Hz			-128
Tonfedd y Ganolfan	λC	nm	1260		1620
Sensitifrwydd Derbynnydd (OMA)	ADCHWILIAD	dBm			-11.3	1
Gorlwytho Derbynnydd (OMA)	Pmax	dBm	2.2
Colled Dychwelyd Optegol		Cronfa ddata			-26
LOS Haeru	lOSA	dBm	-30
LOS De-Hallu LOS	COLLI	dBm			-17
LOS Hysteresis		Cronfa ddata	0.5

Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 a BER yn well na neu'n hafal i 5E-5;

Gwybodaeth Archebu

Rhif Rhan	Disgrifiad
SFP{0}}GC10-27	25G CWDM 1270nm 10KM LC Optegol Transceiver

CAOYA

1. Beth yw porthladd 25G SFP28?

A: Mae porthladd SFP28 D-NET ar gyfer porthladd cyflymder 25G o faint tebyg i borthladd 10G SFP +.

2. Ai Ethernet yw SFP28?

A: Mae Ethernet SFP28 ar gyfer cwsmeriaid sy'n defnyddio modiwl 25GbE, SFP28, yn seiliedig ar ffurf pecyn SFP +, yn cefnogi safon Ethernet 25G. Mae cydnawsedd yn ôl â 10GbE yn darparu llwybr mudo naturiol i gwsmeriaid sydd angen mwy o led band.

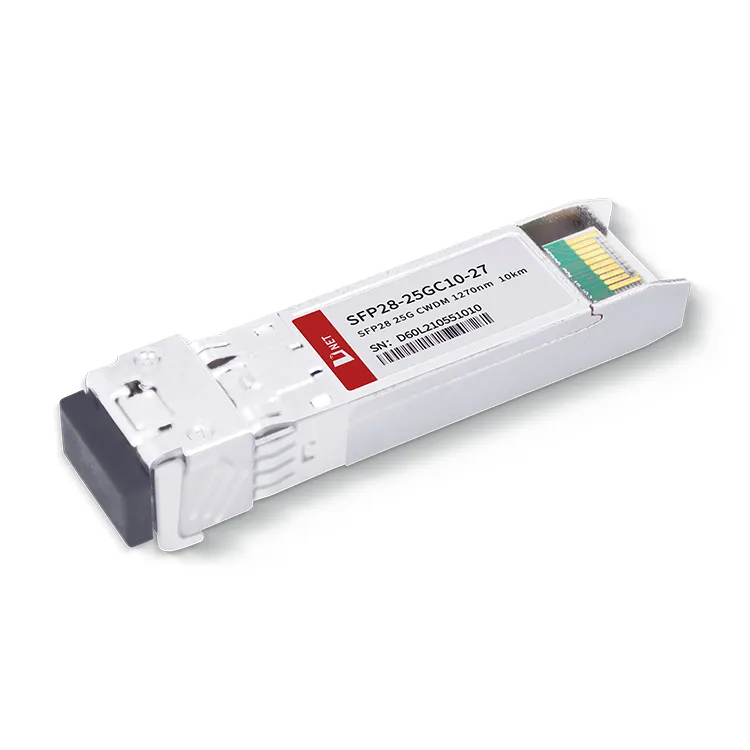

Modiwl transceiver SFP28 CWDM 1270nm
