Manylion Cynnyrch

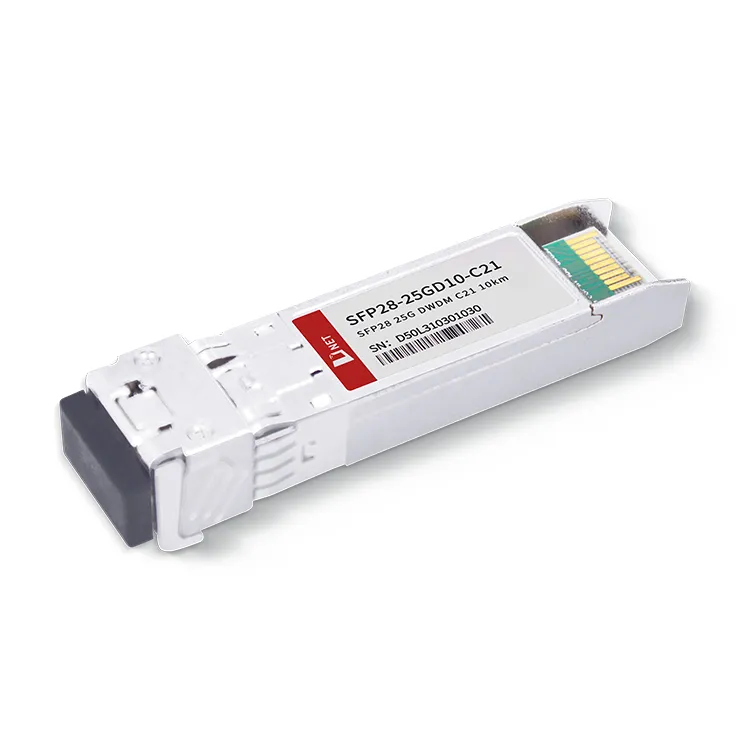

Mae modiwl traws-dderbynnydd 25G DWDM C21 10KM D-net yn ymgorffori is-gynulliad optegol hynod integredig sy'n cynnwys laser DWDM EML, uned reoli MCU, a rhag-fwyhadur. Mae'r modiwl 25G SFP28 DWDM 10KM wedi'i gynllunio'n benodol i'w ddefnyddio gyda ffibr un modd ac mae'n gweithredu ar donfedd enwol o fewn y grid ITU 100 GHz, gan ddefnyddio tonfedd DWDM band C. Fe'i defnyddir yn eang mewn cymwysiadau Ethernet 25G a CPRI 10.
Tagiau poblogaidd: SFP28 DWDM C21 10modiwl transceiver KM, Tsieina SFP28 DWDM C21 10gweithgynhyrchwyr modiwl transceiver KM, cyflenwyr, ffatri
|
Paramedr |
Symbol |
Minnau |
Max |
Uned |
|
Foltedd Cyflenwi |
Vcc |
-0.5 |
4.5 |
V |
|
Tymheredd Storio |
Ts |
-40 |
+85 |
gradd |
|
Lleithder Gweithredu |
- |
5 |
85 |
% |
Sgoriau Uchaf Absoliwt
|
Paramedr |
Symbol |
Minnau |
Max |
Uned |
|
Foltedd Cyflenwi |
Vcc |
-0.5 |
4.5 |
V |
|
Tymheredd Storio |
Ts |
-40 |
+85 |
gradd |
|
Lleithder Gweithredu |
- |
5 |
85 |
% |
Amodau Gweithredu a Argymhellir
|
Paramedr |
Symbol |
Minnau |
Nodweddiadol |
Max |
Uned |
|
Tymheredd Achos Gweithredu |
Tc |
0 |
+70 |
gradd |
|
|
Foltedd Cyflenwad Pŵer |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Cyflenwad Pŵer Cyfredol |
Icc |
700 |
mA |
||
|
Cyfradd Data |
25.78 |
Gbps |
Nodweddion Optegol a Thrydanol
|
Paramedr |
Symbol |
Minnau |
Nodweddiadol |
Max |
Uned |
Nodiadau |
||
|
Trosglwyddydd |
||||||||
|
Tonfedd y Ganolfan |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Lled Sbectrol(-20dB) |
Δλ |
1 |
nm |
|||||
|
Cymhareb Atal Modd Ochr |
SMSR |
30 |
- |
dB |
||||
|
Pŵer Allbwn Cyfartalog |
Pallan |
-1 |
+6 |
dBm |
1 |
|||
|
Cymhareb Difodiant |
ER |
6 |
dB |
|||||
|
Swing Mewnbwn Data Gwahaniaethol |
VYN |
180 |
850 |
mV |
2 |
|||
|
Mewnbwn rhwystriant gwahaniaethol |
ZYN |
90 |
100 |
110 |
Ω |
|||
|
TX Analluogi |
Analluogi |
2.0 |
Vcc |
V |
||||
|
Galluogi |
0 |
0.8 |
V |
|||||
|
Nam TX |
bai |
2.0 |
Vcc |
V |
||||
|
Arferol |
0 |
0.8 |
V |
|||||
|
Derbynnydd |
||||||||
|
Tonfedd y Ganolfan |
λc |
1510 |
1570 |
nm |
||||
|
Sensitifrwydd Derbynnydd |
-15 |
dBm |
3 |
|||||
|
Gorlwytho Derbynnydd |
2 |
dBm |
3 |
|||||
|
LOS De-Hallu |
LOSD |
-16 |
dBm |
|||||
|
LOS Haeru |
LOSA |
-35 |
dBm |
|||||
|
LOS Hysteresis |
0.5 |
dB |
||||||
|
Gwahaniaethol Swing Allbwn Data |
Vallan |
300 |
900 |
mV |
4 |
|||
|
LOS |
Uchel |
2.0 |
Vcc |
V |
||||
|
Isel |
0.8 |
V |
||||||
Nodiadau:
1. Mae'r pŵer optegol yn cael ei lansio i SMF.
2. mewnbwn PECL, yn fewnol AC-cyplu a terfynu.
3. Wedi'i fesur gyda phatrwm prawf PRBS 231-1 @25.78Gbps, BER Llai na neu'n hafal i 5E-5.
4. Yn fewnol AC-cyplu.
Gwybodaeth Archebu
|
Rhif Rhan |
Disgrifiad |
|
SFP{0}}GD10-C21 |
25.78Gbps 25G DWDM C21 10modiwl trawsgludwr KM, Cyrraedd 10km ar gyfer SMF |
FAQ
1. Pa gyflymder y mae SFP28 yn ei gefnogi?
A: Mae gan y transceiver optegol SFP 28 gyfradd drosglwyddo o 25 Gbps, gan ddefnyddio cysylltydd LC.
2. Pa mor gyflym yw 25GbE?
A: Mae 25GbE yn darparu llwybr symlach i gyflymder Ethernet o 50 Gbps, 100 Gbps a thu hwnt. Wrth i'r dechnoleg 25G aeddfedu, gall defnyddwyr gyflawni gweithrediad di-dor rhwng y prif gydrannau o fewn rhwydwaith y ganolfan ddata.
