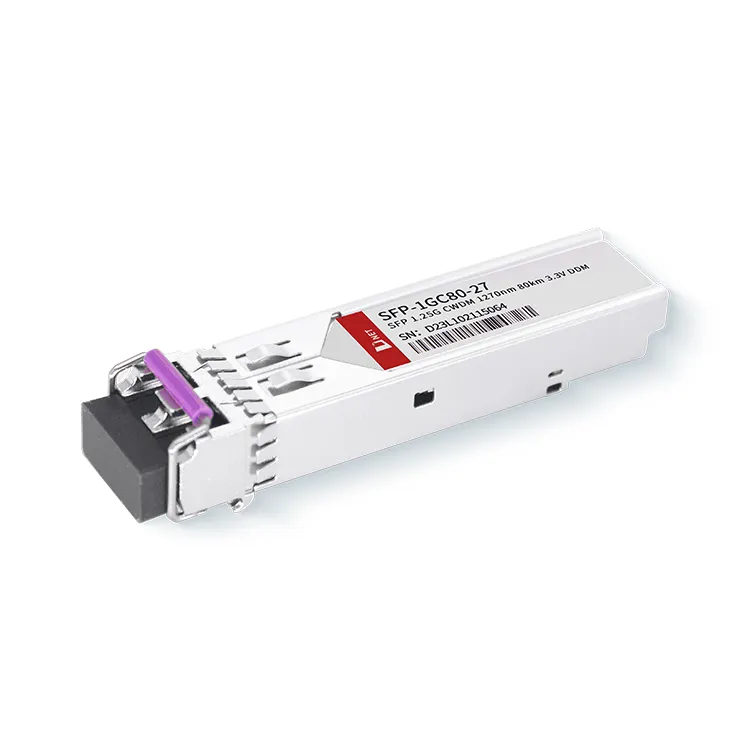

Gwasanaeth Modiwl Trosglwyddydd Optegol D-net
● Cymorth Cydnawsedd:Mae D-NET yn cynnig gwasanaethau cydnawsedd i sicrhau bod modiwlau optegol yn gydnaws ag offer gan wneuthurwyr blaenllaw.
● Gwasanaethau Personol:Mae D-NET yn darparu opsiynau addasu OEM ar gyfer ei gynhyrchion. Ar gais, gall cwsmeriaid gael labeli logo lliw wedi'u teilwra i'w hanghenion.
● Cyfnod Cyflwyno Safonol:3 Diwrnod
● Atebion Cludo Helaeth:Mae D-NET yn cydweithio â chwmnïau cludo ag enw da iawn fel SF, FedEx, DHL, UPS, ac eraill i sicrhau gwasanaethau cludo dibynadwy.
Nodweddion
● Yn cefnogi cyfraddau didau hyd at 1.25Gbps
● Yn cynnwys ôl troed SFP poeth-pluggable
● Yn meddu ar laser CWDM DFB a synhwyrydd lluniau PIN, sy'n gallu trosglwyddo hyd at 80km ar SMF
● Yn cydymffurfio â manylebau SFP MSA a SFF-8472, yn cynnwys cynhwysydd LC deublyg
● RoHS cydymffurfio
● Wedi'i bweru gan un cyflenwad pŵer +3.3V
● Yn ymgorffori Monitro Diagnostig Digidol Amser Real
● Amrediad tymheredd achos gweithredu:
-Standard: 0 i +70 gradd
- Diwydiannol: -40 i +85 gradd
Ceisiadau
● Systemau optegol 1.25Gbps
�% 8f Gigabit Ethernet
● Sianel Ffibr 1.063Gbps
● Cysylltiadau Optegol Eraill
Manylion Cynnyrch
Mae'r trosglwyddyddion yn cydymffurfio'n llawn â Chytundeb Aml-Ffynhonnell SFP a'r swyddogaethau diagnosteg digidol a nodir yn SFF-8472. Maent yn cynnwys tair cydran sylfaenol: trosglwyddydd laser CWDM DFB, ffotodiode PIN wedi'i integreiddio â rhag-fwyhadur traws-rwystro (TIA), ac uned reoli MCU. Mae pob modiwl yn cydymffurfio â safonau diogelwch laser Dosbarth I.
Tagiau poblogaidd: SFP 1G 1000base CWDM 1270nm 80km, Tsieina SFP 1G 1000base CWDM 1270nm 80km gweithgynhyrchwyr, cyflenwyr, ffatri
Sgoriau Uchaf Absoliwt
|
Paramedr |
Symbol |
Minnau |
Max |
Uned |
|
Foltedd Cyflenwi |
Vcc |
-0.5 |
4.5 |
V |
|
Tymheredd Storio |
Ts |
-40 |
+85 |
gradd |
|
Lleithder Gweithredu |
- |
5 |
85 |
% |
Amodau Gweithredu a Argymhellir
|
Paramedr |
Symbol |
Minnau |
Nodweddiadol |
Max |
Uned |
|
|
Tymheredd Achos Gweithredu |
Safonol |
Tc |
0 |
+70 |
gradd |
|
|
Estynedig |
-20 |
+80 |
gradd |
|||
|
Diwydiannol |
-40 |
+85 |
gradd |
|||
|
Foltedd Cyflenwad Pŵer |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Cyflenwad Pŵer Cyfredol |
Icc |
300 |
Ma |
|||
|
Cyfradd Data |
0.1 |
1.25 |
Gbps |
|||
Nodweddion Optegol a Thrydanol
|
Paramedr |
Symbol |
Minnau |
Nodweddiadol |
Max |
Uned |
Nodiadau |
||
|
Trosglwyddydd |
||||||||
|
Tonfedd y Ganolfan |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Lled Sbectrol(-20dB) |
Δλ |
1 |
nm |
|||||
|
Cymhareb Atal Modd Ochr |
SMSR |
30 |
- |
Cronfa ddata |
||||
|
Pŵer Allbwn Cyfartalog |
Pallan |
0 |
+4.0 |
dBm |
1 |
|||
|
Cymhareb Difodiant |
ER |
9.0 |
Cronfa ddata |
|||||
|
Swing Mewnbwn Data Gwahaniaethol |
VYN |
180 |
1200 |
Mv |
2 |
|||
|
Mewnbwn rhwystriant gwahaniaethol |
ZYN |
90 |
100 |
110 |
Ω |
|||
|
TX Analluogi |
Analluogi |
2.0 |
Vcc |
V |
||||
|
Galluogi |
0 |
0.8 |
V |
|||||
|
Nam TX |
bai |
2.0 |
Vcc |
V |
||||
|
Arferol |
0 |
0.8 |
V |
|||||
|
Derbynnydd |
||||||||
|
Tonfedd y Ganolfan |
λc |
1270 |
1610 |
nm |
||||
|
Sensitifrwydd Derbynnydd |
-26 |
dBm |
3 |
|||||
|
Gorlwytho Derbynnydd |
-1 |
dBm |
3 |
|||||
|
LOS De-Hallu |
LOSD |
-27 |
dBm |
|||||
|
LOS Haeru |
LOSA |
-38 |
dBm |
|||||
|
LOS Hysteresis |
0.5 |
4 |
Cronfa ddata |
|||||
|
Gwahaniaethol Swing Allbwn Data |
Vallan |
600 |
800 |
1000 |
Mv |
4 |
||
|
LOS |
Uchel |
2.0 |
Vcc |
V |
||||
|
Isel |
0.8 |
V |
||||||
Nodiadau
1. Mae'r pŵer optegol yn cael ei lansio i SMF.
2. mewnbwn PECL, yn fewnol AC-cyplu a terfynu.
3. Wedi'i fesur gyda phatrwm prawf PRBS 27-1 @1250Mbps, BER Llai na neu'n hafal i 1×10-12.
4. Yn fewnol AC-cyplu.
Gwybodaeth Archebu
|
Rhif Rhan |
Disgrifiad |
|
SFP{0}}GC80-27 |
1.25Gbps SFP CWDM Transceiver, Modd Sengl, Cyrhaeddiad 80km |
CAOYA
1. Beth mae 1G SFP yn ei olygu?
A: Mae 1G SFP yn cynrychioli 1 Gigabit Bach Form-factor Pluggable, sy'n cefnogi cyflymder trosglwyddo data o 1 Gigabit yr eiliad.
2. Sut i ddewis SFP transceiver?
1.Compatibility: Cadarnhewch fod y modiwl SFP yn addas i'w ddefnyddio gyda'ch caledwedd rhwydweithio.
Cyfradd 2.Data: Canfod y gyfradd ddata angenrheidiol yn seiliedig ar eich gofynion rhwydwaith penodol.
Math 3.Fiber: Myfyriwch a fyddwch chi'n defnyddio ceblau ffibr optig un modd neu aml-ddull.
4.Distance: Sefydlu'r rhychwant rhwng y pwyntiau trosglwyddo a derbyn o fewn eich rhwydwaith.
Math 5.Connector: Gwiriwch y math o gysylltydd sydd ei angen ar gyfer eich dyfeisiau rhwydwaith.
