Manylion Cynnyrch

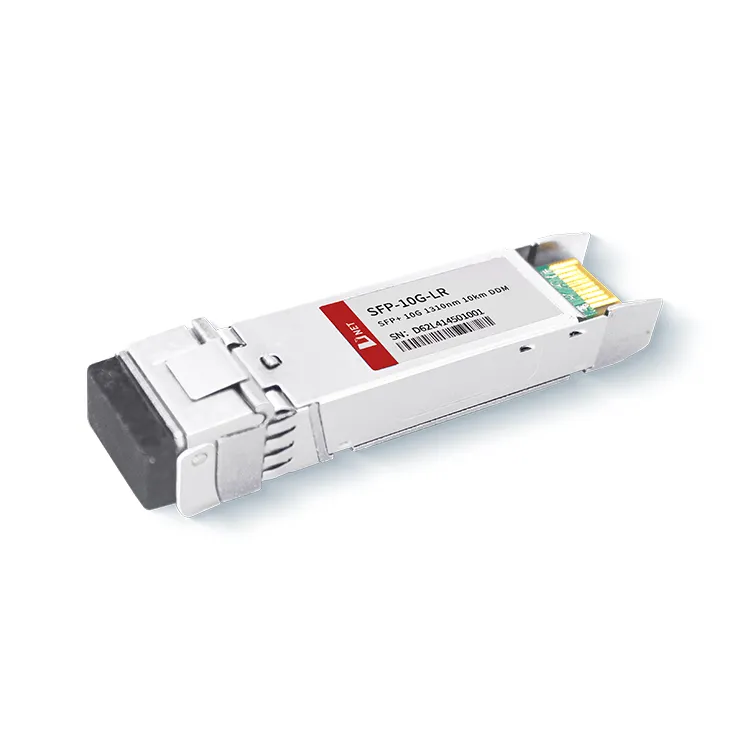

Mae Modiwl 10G LR 10KM D-NET yn cydymffurfio â safonau SFF-8431, SFF-8432, a IEEE 802.3ae 10GBASE-LR. Mae'n gweithredu ar donfedd o 1310nm, amledd a ddefnyddir yn gyffredin mewn cyfathrebiadau optegol ystod hir. Mae'r modiwl yn cadw at y ffactor ffurf SFP sy'n cydymffurfio'n llawn, gan gynnig plygrwydd poeth, hwyluso uwchraddio syml i borthladdoedd optegol, a sicrhau allyriadau ymyrraeth electromagnetig isel (EMI).
Tagiau poblogaidd: SFP{0}}G LR modiwl transceiver 10km, Tsieina SFP+ 10G LR 10km transceiver modiwl gweithgynhyrchwyr, cyflenwyr, ffatri
Sgoriau Uchaf Absoliwt
|
Paramedr |
Symbol |
Minnau. |
Nodweddiadol |
Max. |
Uned |
|
|
Tymheredd Storio |
TS |
-40 |
+85 |
gradd |
||
|
Tymheredd Gweithredu Achos |
Masnachol |
TA |
0 |
70 |
gradd |
|
|
Diwydiannol |
-40 |
+85 |
gradd |
|||
|
Foltedd Cyflenwi Uchaf |
Vcc |
-0.5 |
4 |
V |
||
|
Lleithder Cymharol |
RH |
0 |
85 |
% |
||
Nodweddion Trydanol
|
Paramedr |
Symbol |
Minnau. |
Nodweddiadol |
Max. |
Uned |
Nodyn |
|
Foltedd Cyflenwi |
Vcc |
3.135 |
3.465 |
V |
||
|
Cyfredol Cyflenwi |
Icc |
430 |
mA |
|||
|
Defnydd Pŵer |
P |
1.5 |
W |
|||
|
Adran Trosglwyddydd |
||||||
|
rhwystriant gwahaniaethol mewnbwn |
Rmewn |
100 |
Ω |
1 |
||
|
Mewnbwn Tx Goddefiant Foltedd DC Un Diwedd (Cyf VeeT) |
V |
-0.3 |
4 |
V |
||
|
Siglen foltedd mewnbwn gwahaniaethol |
Vin, tt |
180 |
700 |
Mv |
2 |
|
|
Foltedd Analluogi Trosglwyddo |
VD |
2 |
Vcc |
V |
3 |
|
|
Trosglwyddo Galluogi Foltedd |
VEN |
Chwef |
Vee+0.8 |
V |
||
|
Adran Derbynnydd |
||||||
|
Goddefiant Foltedd Allbwn Allbwn Sengl |
V |
-0.3 |
4 |
V |
||
|
Foltedd Diff Allbwn Rx |
Vo |
300 |
850 |
Mv |
||
|
Cynnydd Allbwn Rx a Chwymp Amser |
Tr/Tf |
30 |
Ps |
4 |
||
|
LOS Nam |
VLOS fai |
2 |
VccLLU |
V |
5 |
|
|
OS Normal |
VOS norm |
Chwef |
Vee+0.8 |
V |
5 |
|
Nodyn
1. Daw i mewn i ben ar 100 ohms.
2. Cysylltwch yn uniongyrchol â'r pin mewnbwn data TX. Cyplu AC o'r pin i'r gyrrwr laser IC.
3. Mae LOS yn allbwn casglwr agored. Dylid agor y 4.7k-10kΩ ar y bwrdd gwesteiwr. Rhesymeg yw gweithrediad 0, a cholli signal yw rhesymeg 1. Uchafswm y foltedd tynnu i fyny yw 5.5V.
4. Uwchsain gydag OC-192 / SDH.
5. Ethernet 10GBASE-LR/LW.
Paramedrau Optegol
|
Paramedr |
Symbol |
Minnau. |
Nodweddiadol |
Max. |
Uned |
Nodyn |
|
Adran Trosglwyddydd |
||||||
|
Tonfedd y Ganolfan |
λt |
1290 |
1310 |
1330 |
nm |
|
|
lled sbectrol |
△λ |
1 |
nm |
|||
|
Pŵer Optegol Cyfartalog |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Pŵer Optegol OMA |
Poma |
-5.2 |
dBm |
|||
|
Pŵer i ffwrdd â laser |
Poff |
-30 |
dBm |
|||
|
Cymhareb Difodiant |
ER |
3.5 |
Cronfa ddata |
7 |
||
|
Cymhareb Difodiant |
ER |
6 |
Cronfa ddata |
6 |
||
|
Cosb Gwasgaru Trosglwyddydd |
TDP |
3.2 |
Cronfa ddata |
2 |
||
|
Sŵn Dwysedd Cymharol |
Rin |
-128 |
dB/Hz |
3 |
||
|
Goddefiant Colled Dychweliad Optegol |
20 |
Cronfa ddata |
||||
|
Adran Derbynnydd |
||||||
|
Tonfedd y Ganolfan |
λr |
1260 |
1355 |
nm |
||
|
Sensitifrwydd Derbynnydd |
Aaa |
-14.5 |
dBm |
4,7 |
||
|
Sensitifrwydd Derbynnydd |
Aaa |
-14.5 |
dBm |
4,6 |
||
|
Sensitifrwydd dan straen (OMA) |
AaaSAIN |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Pwdin |
LOSD |
-15 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
Cronfa ddata |
|||
|
Gorlwytho |
Sad |
0 |
dBm |
5 |
||
|
Myfyrdod Derbynnydd |
Rrx |
-12 |
dB |
|||
Nodyn
1. Amodau prawf derbynnydd straen fesul IEEE802.3ae. Mae'r prawf CSRS yn ei gwneud yn ofynnol i'r byrddau cylched gwesteiwr fodloni safonau SFF-8431.
2. gorlwytho'r derbynnydd fel y nodir yn yr OMA ac o dan yr amodau straen integredig gwaethaf.
3. Uwchsain gydag OC-192 / SDH
4. Ethernet 10GBASE-LR/LW
Gwybodaeth Archebu
|
Rhif Rhan |
Disgrifiad |
|
SFP{0}}G-LR |
Modiwl transceiver 10G SFP+ LR 10KM, Poeth Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Modd sengl |
CAOYA
1. Beth yw 10G LR?
A: Mae Modiwl 10G LR 10KM D-NET yn fodiwl traws-dderbynnydd optegol ar gyfer 10-Gb/s cymwysiadau cyfathrebu optegol cyfresol, Mae'r Modiwl SFP+ yn cydymffurfio â SFF-8431, SFF-8432 a IEEE 802.3ae 10GBASE-LR.
2. A yw modd sengl 10GBASE-LR neu amlfodd?
A: Mae modiwl transceiver 10G SFP + LR D-NET yn addas ar gyfer trosglwyddo o bell, felly mae'r ffibr un modd wedi'i orchuddio'n bennaf â 10 GBASE-LR SFP +, gall pellter trosglwyddo 10GBASE-LR SFP fod hyd at 10 km gyda a ffibr un modd
