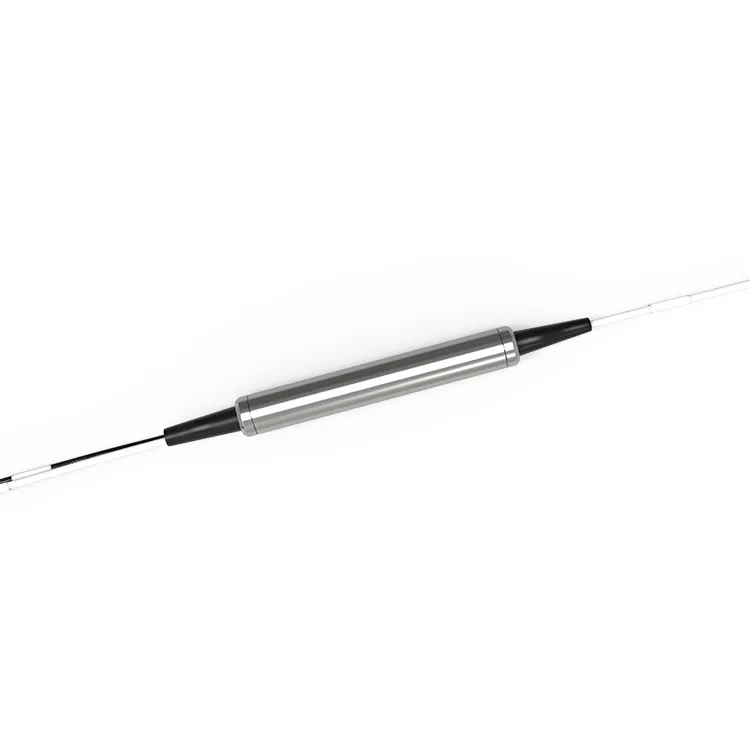

Hidlo FWDM TX1550 RX1310 1490 Cydran Goddefol

Mae'r FWDM yn elfen hanfodol mewn systemau cyfathrebu optegol fel rhwydweithiau Ffibr i'r Cartref (FTTH) a Thelathrebu. Mae'n caniatáu ar gyfer trosglwyddo data yn effeithlon dros bellteroedd hirach gydag ychydig iawn o ddiraddio signal. Mae'r signal TX ar 1550nm yn cael ei ddefnyddio'n gyffredin ar gyfer cyfathrebu ffibr optig pellter hir oherwydd ei gyfradd wanhau is o'i gymharu â thonfeddi byrrach. Mae'r signalau RX ar 1310nm a 1490nm, ar y llaw arall, yn cael eu defnyddio'n gyffredin mewn rhwydweithiau optegol goddefol (PONs) ar gyfer trosglwyddo pellter byr i ganolig.

Anfon ymchwiliad

Disgrifiad

Paramedrau technegol

Disgrifiad o'r cynnyrch

Mae Cydran Goddefol FWDM Filter TX1550 RX1310 1490 yn gydran cyfathrebu optegol hynod effeithlon a dibynadwy sydd wedi'i chynllunio i wahanu a chyfuno tonfeddi â lefelau pŵer amrywiol. Trwy gymhwyso technoleg hollti optegol, mae'n rhannu signalau yn donfeddi gwahanol ar gyfer trosglwyddo, a thrwy hynny wella effeithlonrwydd cyfathrebu a sicrhau trosglwyddiad data mwy sefydlog. Mae hyn yn rhoi hwb sylweddol i berfformiad cyffredinol y system gyfathrebu optegol. Mae'n dod o hyd i ddefnydd helaeth mewn mwyhaduron optegol a chymwysiadau CATV.

Tagiau poblogaidd: ffilter fwdm tx1550 rx1310 1490 cydran goddefol, hidlydd fwdm Tsieina tx1550 rx1310 1490 gweithgynhyrchwyr cydrannau goddefol, cyflenwyr, ffatri

Manylebau Cynnyrch

Tonfedd	TX1550 RX1310% 2f1490nm	Technoleg	TFF (Hidlo Ffilm Tenau)
band pas	1540 ~ 1650 nm	Myfyrdod	1260~1360&1480~1500
Crychdon band pas	Llai na neu'n hafal i 0.30dB	IL @ Passband	Llai na neu'n hafal i 0.60dB
Crychdon band myfyrio	Llai na neu'n hafal i 0.20dB	IL @ Myfyrdod	Llai na neu'n hafal i 0.40dB
Ynysu trawsyrru (sianel gyfagos)	Yn fwy na neu'n hafal i 30dB	Ynysu trawsyrru (sianel di-adj)	Yn fwy na neu'n hafal i 50dB
Ynysu myfyrio	Yn fwy na neu'n hafal i 15dB	Colled dibynnol polareiddio	Llai na neu'n hafal i 0.1dB
Gwasgariad modd polareiddio	Llai na neu'n hafal i 0.2ps	Sefydlogrwydd Thermol	Llai na neu'n hafal i 0.005N
Cyfeiriadedd	Yn fwy na neu'n hafal i 50dB	Colli dychwelyd	Yn fwy na neu'n hafal i 45dB
Trin pŵer optegol	Llai na neu'n hafal i 500mW	Tymheredd	Yn gweithredu -40 i 85 gradd Storio -40 i 85 gradd
Math o ffibr	SMF-28e	Dimensiwn pecyn	Dur ∮5.5 x L34mm ABS 90 * 20 * 10nm

Nodyn.
1) Mae'r holl fanylebau yn seiliedig ar y dyfeisiau heb gysylltwyr, ac wedi'u gwarantu dros donfedd, polareiddio a thymheredd.
2) Mae gwerthoedd PMD a gwasgariad cromatig yn cael eu gwarantu gan ddyluniad.
3) Gall manylebau newid heb rybudd.

Gwybodaeth archebu

FW	- Pecyn	-Cysylltydd Math	U/A	-55	-Math Ffibr	- Hyd Ffibr
	S: Dur	0: Dim cysylltydd	U: UPC	55: 1550 nm	9: 0.9mm Ffibr	005: 0.5+/-0.1m
	B: BLWCH ABS	1% 3a LC	A: APC		2% 7b{2}}}:2.0mm	01: 1.0+/-0.1m
	Eraill	2% 3a SC			30:2.0mm	eraill
		3: CC			Eraill
		4: Eraill

CAOYA

Q: Beth mae FWDM TX 1550nm RX 1310 / 1490nm yn ei olygu?

A: Gall y ddyfais FWDM hon dderbyn signal o 1310nm neu 1490nm a throsglwyddo signal o 1550nm ar yr un pryd. Y pwrpas yw trosglwyddo signalau lluosog ar un ffibr.

C: Pa gyfraddau trosglwyddo data y mae FWDM TX 1550nm RX 1310 / 1490nm yn eu cefnogi?

A: Mae'r ddyfais yn cefnogi gwahanol gyfraddau trosglwyddo data, gan gynnwys 1Gbps, 10Gbps, 40Gbps, a 100Gbps, ac ati.

Q: Beth yw rôl FWDM TX 1550nm RX 1310 / 1490nm?

A: Gall y ddyfais wahanu'r signal o 1310nm neu 1490nm o'r signal o 1550nm er mwyn lleihau ymyrraeth rhyng-signal a gwella ansawdd y signal wrth drosglwyddo.
