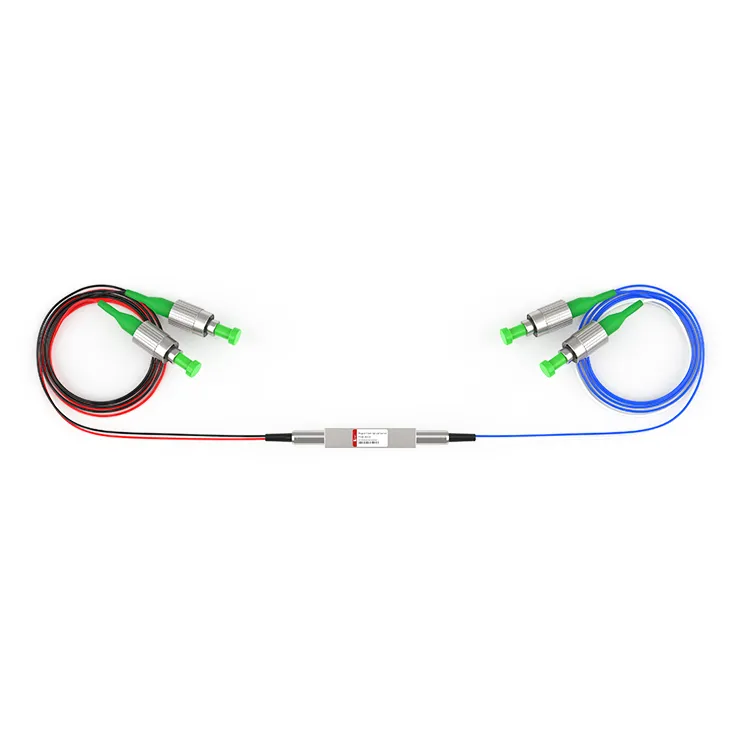

Switsh Magneto-optegol M2x2

Switsh Magneto-Optegol M2x2
Mae gan y Switch Magneto-Optical M2X2 gyfluniad anfecanyddol ac mae'n cael ei actifadu gan signalau rheoli trydanol. Mae gan y switsh golled mewnosod isel a llai na 1.2 dB, sy'n sicrhau ansawdd trosglwyddo a sefydlogrwydd signal optegol ac yn gwella perfformiad system gyfathrebu optegol.

Anfon ymchwiliad

Disgrifiad

Paramedrau technegol

Manylion Cynnyrch

Defnyddir Magneto-Optical Switch yn eang mewn offer awyrofod, systemau monitro a synhwyro systemau, gyda modd clicied hynod sefydlog a dibynadwyedd uchel. Mae D-NET yn ffatri sy'n arbenigo mewn ymchwil a datblygu, cynhyrchu a gwerthu offer a dyfeisiau cyfathrebu ffibr-optig, a all ddarparu gwasanaethau OEM, a gall y switshis magneto-optegol gefnogi cynhyrchu wedi'i deilwra.

Tagiau poblogaidd: switsh magneto-optegol m2x2, gweithgynhyrchwyr switsh magneto-optegol m2x2 Tsieina, cyflenwyr, ffatri

Manylebau Perfformiad

Paramedrau	Uned	Manylebau
Ystod Tonfedd	nm	1520 ~ 1580
Prawf Tonfedd	nm	1550
Colled Mewnosod^{1, 2}	Cronfa ddata	Llai na neu'n hafal i 1.2
TDL	Cronfa ddata	Llai na neu'n hafal i 0.30
PDL	Cronfa ddata	Llai na neu'n hafal i 0.20
Colled Dychwelyd	Cronfa ddata	Yn fwy na neu'n hafal i 50
Crosstalk	Cronfa ddata	Deugyfeiriadol Yn fwy na neu'n hafal i 20
Crosstalk	Cronfa ddata	Uncyfeiriad Yn fwy na neu'n hafal i 35
Ailadroddadwyedd	Cronfa ddata	Llai na neu'n hafal i ±0.01
Newid Amser	ni	Llai na neu'n hafal i 100
Hyd Pwls	ni	Yn fwy na neu'n hafal i 200
Gwydnwch	Beiciau	Mwy na neu'n hafal i 10 biliwn
Newid Math	NA	latching
Cyfredol Gweithredol	Ma	Llai na neu'n hafal i 200
Uchafswm Pŵer Optegol	Mw	Llai na neu'n hafal i 500
Tymheredd Gweithredu	gradd	-5 ~ +70
Tymheredd Storio	gradd	-40 ~ +85
Dimensiwn	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Nodyn
1. Prawf ar dymheredd ystafell a SOP.
2. Heb gynnwys cysylltwyr, 0.2dB ar gyfer cysylltwyr un pâr.

Dimensiynau Mecanyddol (Uned: mm)

Gyriant Trydanol

Diagram Swyddogaethol

Gwybodaeth Archebu

FSW-M2x2-□-□-□-�-□-�-□-□

- □

Newid Math

Math o Ffibr

foltedd

Tonfedd

TiwbMath

Ffibr Hyd

Cysylltydd

B: Deugyfeiriadol

U: Uncyfeiriad

SM: SM, 9% 2f125

X: Eraill

2.5:

2.5V

5.0

5.0V

1550% 3A 1550nm

X: Eraill

250: 250wm

900:900wm

X: Eraill

05: 0.5m±5cm

1% 7b{2}}: 1.0m�% B15cm

X: Eraill

OO: Dim

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Eraill

CAOYA

C: Beth yw'r gwahaniaeth rhwng switsh magneto-optegol M2X2 a switshis optegol eraill?

A: Mae switsh magneto-optig yn defnyddio maes magnetig i addasu newid y llwybr optegol, ac mae ganddo egwyddor gweithredu a pherfformiad gwahanol i fathau eraill o switsh optegol, megis switsh mecanyddol neu switsh electro-optig.

C: A yw'r switsh magneto-optegol M2X2 yn cefnogi gweithrediad aml-ddull?

A: Mae switshis magneto-optegol 2X2 fel arfer yn cefnogi gweithrediad aml-ddull, sy'n addas ar gyfer gwahanol foddau o ofynion trosglwyddo ffibr, gall switshis magneto-optegol D-NET gefnogi addasu.
