Disgrifiad

Paramedrau technegol

Nodweddion Cynnyrch

● Cydymffurfio â QSFP-DD MSA
● 4 lonydd CWDM MUX/DEMUX dylunio
●100G Lambda MSA 400G-FR4 Manyleb yn cydymffurfio
● Uchafswm defnydd pŵer 10W
● Trawsyriant hyd at 2km ar ffibr modd sengl (SMF) gyda FEC
● Cyflenwad pŵer sengl +3.3V

● Duplex LC cysylltydd
●Cwyn RoHS

Ceisiadau

●400G Ethernet BASE-FR4
● Canolfan Ddata Interconnect

● InfiniBand Interconnect
●Rhwydweithio Menter

Tagiau poblogaidd: 400g qsfp-dd fr4 2km transceiver optegol, Tsieina 400g qsfp-dd fr4 2km gweithgynhyrchwyr transceiver optegol, cyflenwyr, ffatri

Sgoriau Uchaf Absoliwt

Paramedr	Symbol	Minnau	Max	Unedau
Tymheredd Storio Rangeu	Tsrg	-40	+85	gradd
Foltedd Cyflenwi	Vcc	0	4	V
Cymharol Lleithder	RH	10% i 90% di-cyddwyso

Amodau Gweithredu a Argymhellir

Paramedr	Symbol	Minnau	Max	Unedau
Tymheredd Storio Rangeu	Tsrg	-40	+85	gradd
Foltedd Cyflenwi	Vcc	0	4	V
Cymharol Lleithder	RH	10% i 90% di-cyddwyso

Manylebau Optegol Trosglwyddydd

Trosglwyddydd Paramedr	Lôn	Minnau		Nodweddiadol		Max		Unedau
Pŵer lansio cyfartalog fesul lôn		-3.3				3.5		dBm
Cyfanswm pŵer lansio ar gyfartaledd						9.3		dBm
Modiwleiddio Optegol Dutter Osgled (OMA allanol), pob lôn		-0.3				3.7		dBm
Gwahaniaeth mewn pŵer lansio rhwng unrhyw un dwy lôn (OMA allanol)						4			dB
Pŵer Lansio Cyfartalog fesul Lôn @TX Oddi ar y Wladwriaeth						-20			dBm
Lansio Power yn OMA allanol minws TDECQ, bob Lôn ar gyfer ER Yn fwy na neu'n hafal i 4.5dB ar gyfer ER<4.5dB	-1.7 -1.6			dBm
Trosglwyddydd a Gwasgariad Cau Llygaid ar gyfer PAM4, pob Lôn					3.4		dB
Cymhareb Difodiant			3.5				dB
Sŵn Dwysedd Cymharol (OMA)					-136		dB/Hz
Cymhareb Atal Modd Ochr (SMSR)			30				dB
Goddefiant Colled Dychweliad Optegol					17.1		dB
Myfyrdod Trosglwyddydd					-26		dB
Cywirdeb Monitro Allbwn Pŵer Trosglwyddydd			-3		3		dB
TDECQ-10*log10(Ceq), pob Lôn					3.4		dB
Amser trosglwyddo trosglwyddydd					17		ps

Manylebau Trydanol Cyflymder Uchel

Paramedr	Minnau	Nodweddiadol	Max	Unedau Nodiadau
Nodweddion allbwn trydanol derbynnydd yn TP4
Cyfradd signalau fesul lôn		26.5625		GBd
AC allbwn modd-cyffredin foltedd (RMS)			17.5	mV
Foltedd allbwn brig-i-brig gwahaniaethol			900	mV
ESMW diwedd agos (Cymesuredd llygad lled mwgwd)		0.265		UI
Agos diwedd Uchder llygad, gwahaniaethol	70			mV
ESMW pen pellaf (Cymesuredd llygad lled mwgwd)		0.2		UI
Pell-diwedd Llygaid uchder, gwahaniaethol	30			mV
Cymhareb ISl rhag-gyrchwr pen pellaf	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
Cyffredin i modd gwahaniaethol	22-20(f/25.78)			dB	0.01-12.89GHz
Cyffredin i modd gwahaniaethol	15-6log 10 (f/25.78)			dB	12.89-19 GHz
Diffyg cyfatebiaeth terfynu gwahaniaethol			10	%
Amser pontio (lleiafswm, 20% i 80%)	9.5			ps
Foltedd modd cyffredin DC	-350		2850	mV
Trosglwyddydd trydanol nodwedd mewnbwns yn TP1
Cyfradd signalau, fesul lôn		26.5625		GBd
Goddefgarwch foltedd mewnbwn pk-pk gwahaniaethol	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89GHz
	15-6log 10 (f/25.78)			dB	12.89-19 GHz
Diffyg cyfatebiaeth terfynu gwahaniaethol			10	%
Prawf mewnbwn dan straen modiwl	Fesul Adran 120E.3.4.1 IEEE802.3bs
Amrediad goddefgarwch foltedd un pen	-0.4		3.3	V
Foltedd modd-cyffredin	-350		2850	mV

Gwybodaeth Archebu

Rhif Rhan	Disgrifiad

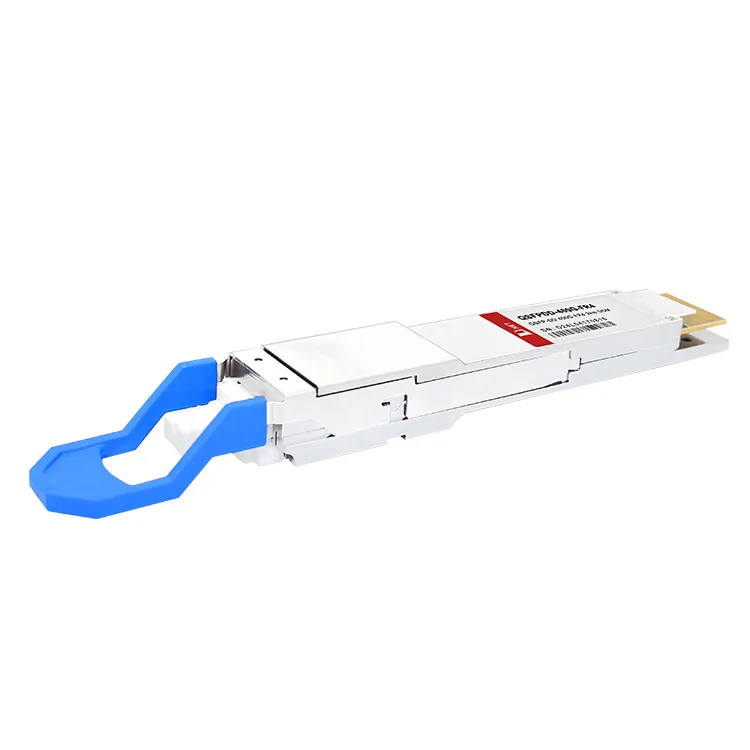

QDD-400G-FR4	400G QSFP-DD FR4 Optegol Transceiver

FAQ

C: A yw 400G QSFP-DD FR4 yn cefnogi plygio poeth?

A: Ydy, mae 400G QSFP-DD FR4 yn cefnogi plygio poeth, sy'n golygu y gellir ei ddatgysylltu a'i ailgysylltu tra bod y system yn dal i redeg heb achosi unrhyw ddifrod i'r modiwl na'r system.

C: Pa mor bell y gall 400G QSFP-DD FR4 drosglwyddo data?

A: Mae gallu pellter trosglwyddo 400G QSFP-DD FR4 yn amrywio yn ôl y math o gebl ffibr optig a ddefnyddir, ond yn gyffredinol mae'n cefnogi pellteroedd hyd at 2 gilometr.

C: Sut mae'r 400G QSFP-DD FR4 yn cael ei drosglwyddo?

A: Mae'r modiwl yn trosi 8 sianel o ddata mewnbwn trydanol 50Gb/s (PAM4) i 4 sianel o signalau optegol CWDM ac yn eu amlblecsu'n sianel sengl ar gyfer trosglwyddiad optegol 400Gb/s. ar ochr y derbynnydd, mae'r modiwl yn dad-amlblecsu yn optegol a Mewnbwn optegol 400Gb/s i 4 sianel o signalau optegol CWDM ac yn eu trosi i 8 sianel o 50Gb/s (PAM4) data allbwn trydanol.
