Uchafbwynt Cynnyrch

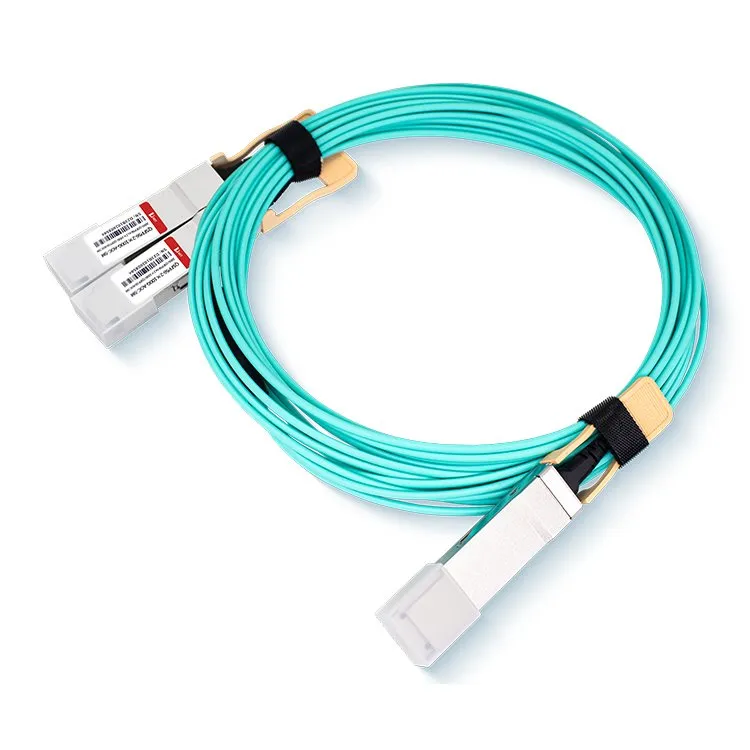

● Cebl optegol gweithredol gydag ymwahaniad o QSFP56 200G i ddau QSFP28 100G
● Cyfradd data hyd at 53.125Gbps fesul modiwleiddio PAM4 sianel
● Arae VCSEL integredig 850nm ac arae PD
● Swyddogaeth DDM wedi'i gweithredu
● Poeth-pluggable
● Afradu pŵer isel,<4W on 200G end, <3W on 100G end
● Amrediad tymheredd achos gweithredu masnachol: 0 gradd i 70 gradd
● Yn cydymffurfio â ROHS2.0
Ceisiadau
● Canolfannau data a Rhwydweithiau Cwmwl
● Systemau 200G InfiniBand HDR
Tagiau poblogaidd: QSFP{0}}G i 2X100G breakout AOC cebl, Tsieina QSFP56 200G i 2X100G breakout AOC cebl gweithgynhyrchwyr, cyflenwyr, ffatri
Sgoriau Uchaf Absoliwt
|
Cynnyrch |
Modwla tion |
Protocol |
Cyfradd Enwol |
Manylebau |
|||||
|
Agreg (Gbps) |
Trydanol Lonydd (Gbaud) |
ppm |
Cyflymder Uchel Trydanol |
Cyn-FEC Uchafswm BER |
Cyswllt |
||||
|
200G diwedd |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 ar gyfer InfiniBand HDR; 2.4E-4 ar gyfer 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Fesul 100G diwedd |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Paramedr |
Symbol |
Uned |
Minnau |
Max |
|
|
Tymheredd Gweithredu Achos |
Brig |
gradd |
0 |
70 |
|
|
Amrediad Tymheredd Storio |
Ts |
gradd |
-40 |
85 |
|
|
Lleithder Cymharol |
RH |
% |
0 |
85 |
|
|
Foltedd Cyflenwad Pŵer |
Vcc |
V |
-0.5 |
3.6 |
|
Amodau Gweithredu a Argymhellir
|
Paramedr |
Symbol |
Uned |
Minnau |
Teipiwch |
Max |
|
|
Tymheredd Achos Gweithredu Amrediad |
Tca |
oC |
0 |
/ |
70 |
|
|
Foltedd Cyflenwad Pŵer |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Diffiniad Porthladdoedd Trydan
|
Paramedr |
Symbol |
Uned |
Minnau |
Teipiwch |
Max |
Nodiadau |
|
Foltedd Cyflenwi |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Defnydd Pŵer |
Pc |
W |
4 |
200G diwedd |
||
|
3 |
100G diwedd |
|||||
|
Trosglwyddydd |
||||||
|
Mewnbwn rhwystriant gwahaniaethol |
RIN |
Ω |
80 |
100 |
120 |
|
|
Swing Mewnbwn Data Diwedd Sengl |
VIN |
mVp-p |
90 |
500 |
||
|
Foltedd Analluogi Trosglwyddo |
VDIS |
V |
2 |
VCCHOST |
||
|
Trosglwyddo Galluogi Foltedd |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Trosglwyddo Fault Assert Foltedd |
VFA |
V |
2 |
VCCHOST |
||
|
Trosglwyddwch Fault De-Hallu Foltedd |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Derbynnydd |
||||||
|
Swing Allbwn Data Diwedd Sengl |
VOD |
mVp-p |
200 |
500 |
||
|
LOS Nam |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normal |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Diffyg cyfatebiaeth terfynu gwahaniaethol |
% |
10 |
||||
|
cyfathrebu IIC |
||||||
|
Amlder cloc IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
ymestyn cloc |
- |
ni |
/ |
/ |
500 |
|
Map Cof Modiwl
Yn gydnaws â CMIS diwyg 4.0/ SFF8636
Gwybodaeth Archebu
|
Rhif Rhan |
Disgrifiad |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC 50M |
|
C56-2C28-200G-xxM |
200G QSFP56 SR4 i 2xQSFP28 SR2 AOC xxM |
FAQ
1. Beth yw cebl optegol gweithredol?
A: Mae Cebl Optegol Gweithredol (AOC) yn gebl trosglwyddo data cyflym sy'n integreiddio technoleg ffibr optegol gyda chydrannau trydanol i alluogi trosglwyddo signalau data dros bellteroedd estynedig. Fe'i defnyddir yn aml mewn cymwysiadau fel canolfannau data, cyfrifiadura perfformiad uchel, a systemau rhwydweithio.
2. Beth yw'r gwahaniaeth rhwng ceblau gweithredol a goddefol?
A: I grynhoi, er bod ceblau gweithredol a goddefol yn gwasanaethu pwrpas trosglwyddo signalau, mae ceblau gweithredol yn ymgorffori cydrannau electronig adeiledig i reoli a gwella'r signal yn weithredol, tra bod ceblau goddefol yn dibynnu'n llwyr ar briodweddau cynhenid y deunydd dargludol ar gyfer trosglwyddo signal. .
3. Beth yw hyd mwyaf y cebl optegol gweithredol?
A: Gall hyd mwyaf cebl optegol gweithredol amrywio yn dibynnu ar ffactorau megis ansawdd y cebl, cyfradd data, a'r dechnoleg benodol a ddefnyddir. Fodd bynnag, mae gan geblau optegol gweithredol y potensial i gyrraedd pellteroedd trosglwyddo llawer hirach o gymharu â cheblau goddefol. Mewn rhai achosion, gall ceblau optegol gweithredol gyflawni pellteroedd trosglwyddo o hyd at gannoedd o fetrau neu hyd yn oed cilomedr, yn dibynnu ar y dechnoleg a'r cymhwysiad. Mae'n bwysig nodi y bydd yr hyd mwyaf penodol yn dibynnu ar y manylebau cynnyrch a ddarperir gan wneuthurwr y cebl optegol gweithredol.
